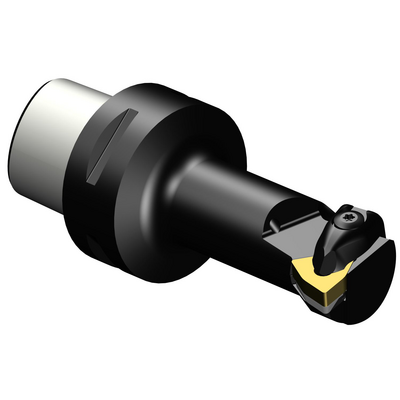

Specifik repræsentation
Listepris: 3 110.00 DKK
På lager
Antal pr. pakke: 1
ISO: C5-DWLNL-17090-08
Materiale-id: 5728255
EAN: 12327652
ANSI: C5-DWLNL-17090-08

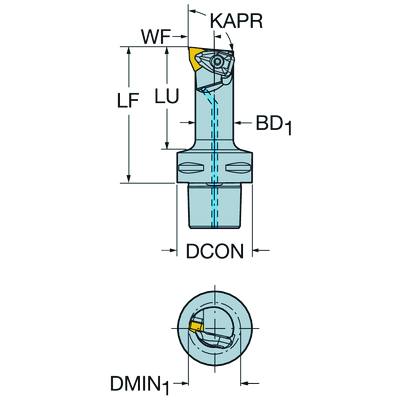

Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
95 °
Stigningsvinkel(PSIR)
-5 °
Kode på fastspændingtype(MTP)
clamp on top of insert and into hole
Skær type(CUTINT_MASTER)
WNMG 080408
Kobling - maskinretning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maks. stigningsvinkel
(RMPX)
0 °
Min. huldiameter(DMIN_1)
33 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
90 mm
Anvendelig længde
(LU)
66 mm
Udførsel(HAND)
Left
Køling - udgang(CXSC)
axial inclined exit with nozzle, adjustable
Køling - indgang
(CNSC)
axial concentric and radial entry
Kølemiddeltryk(CP)
40 bar
Forbindelsesdiameter, maskinside(DCONMS)
50 mm
Funktionel længde(LF)
90 mm
Funktionel bredde(WF)
17 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
25 mm
Spånvinkel, ortogonal(GAMO)
-6 °
Hældningsvinkel(LAMS)
-12 °
Drejningsmoment(TQ)
3,9 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
0,657 kg
Hovedskæridentifikation(MIID)
WNMG 08 04 08
Samlet længde(OAL)
120 mm
Skærleje(SSC_M)
08
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/2
Lanceringsdato(ValFrom20)
28.01.2008
Udgivelsespakke-id(RELEASEPACK)
08.1
