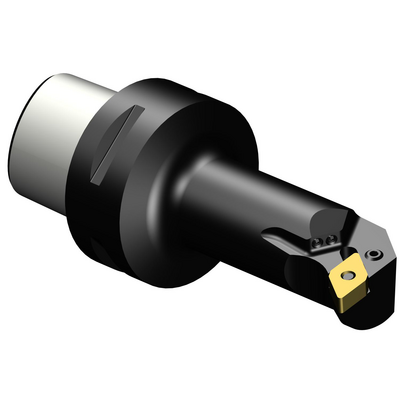

Specifik repræsentation
Listepris: 4 660.00 DKK
På lager
Antal pr. pakke: 1
ISO: C5-PDUNL-17090-11HP
Materiale-id: 6188688
EAN: 26188688
ANSI: C5-PDUNL-17090-11HP
Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
93 °
Stigningsvinkel(PSIR)
-3 °
Kode på fastspændingtype(MTP)
clamp with pin through hole
Skær type(CUTINT_MASTER)
DNMG 110408
Kobling - maskinretning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maks. stigningsvinkel
(RMPX)
27 °
Min. huldiameter(DMIN_1)
32 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
90 mm
Anvendelig længde
(LU)
61,3 mm
Udførsel(HAND)
Left
Køling - udgang(CXSC)
Axially concentric or off-center with nozzle, adjustable
Køling - indgang
(CNSC)
axial concentric and radial entry
Kølemiddeltryk(CP)
150 bar
Forbindelsesdiameter, maskinside(DCONMS)
50 mm
Funktionel længde(LF)
90 mm
Funktionel bredde(WF)
17 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
25 mm
Spånvinkel, ortogonal(GAMO)
-6 °
Hældningsvinkel(LAMS)
-11 °
Drejningsmoment(TQ)
2 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
0,65 kg
Hovedskæridentifikation(MIID)
DNMG 11 04 08
Samlet længde(OAL)
120 mm
Skærleje(SSC_M)
11
Kode på skærlejestørrelse, britisk standard(SSC_N)
3/8
Lanceringsdato(ValFrom20)
19.09.2012
Udgivelsespakke-id(RELEASEPACK)
12.2
