Generiske billeder
På lager
Antal pr. pakke: 1
ISO: C5-TLI-EM68A
Materiale-id: 7244671
EAN: 7323221774745
ANSI: C5-TLI-EM68A

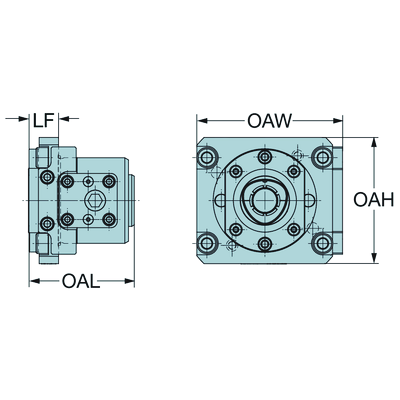

Tekniske illustrationer
Produktdata
Kobling - maskinretning
(ADINTMS)
EMAG non-driven turret interface -size EM68A
Kobling - emneretning
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Antal forbindelser, arbejdsemneside(CCONWS)
1
Værktøjsvinkel mod emnet(BAWS)
0 °
Udførsel(HAND)
Left
Køling - indgang
(CNSC)
decentral over flange and axial
Køling - udgang(CXSC)
radial exit
Kølemiddeltryk(CP)
80 bar
Emnevægt(WT)
3,1 kg
Fremspringslængde(LPR)
24 mm
Funktionel længde(LF_1)
24 mm
Funktionel bredde(WF_1)
0 mm
Funktionel højde(HF_1)
0 mm
Samlet længde(OAL)
84 mm
Samlet højde(OAH)
100 mm
Samlet bredde(OAW)
108 mm
Drejningsmoment(TQ_1)
50 Nm
Geometrisk karakteristik for drevet del(KGRPTP_1)
hexagon
Størrelse af drevet del(KGRPS_1)
12
Forbindelsesdiameter, maskinside(DCONMS)
68 mm
Funktionel diameter(DFC)
35 mm
Forbindelsesdiameter, emneside(DCONWS)
50 mm
Lanceringsdato(ValFrom20)
13.01.2017
Udgivelsespakke-id(RELEASEPACK)
17.1
