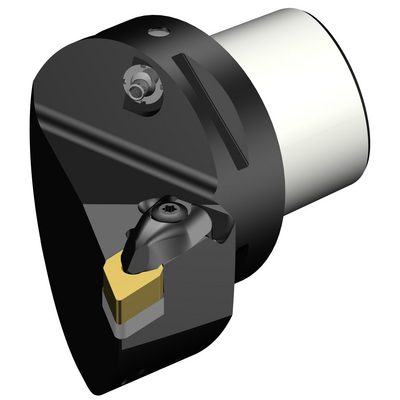

Specifik repræsentation
På lager
Antal pr. pakke: 1
ISO: C6-DDJNR-45065-15
Materiale-id: 5729096
EAN: 11020936
ANSI: C6-DDJNR-45065-15
Tekniske illustrationer
Tekniske illustrationer
Produktdata
Indgrebsvinkel
(KAPR_1)
93 °
Stigningsvinkel(PSIR)
-3 °
Kode på fastspændingtype(MTP)
clamp on top of insert and into hole
Skær type(CUTINT_MASTER)
DNMG 150608
Kobling - maskinretning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maks. stigningsvinkel
(RMPX)
27 °
Min. huldiameter
(DMIN_1)
110 mm
Min. huldiameter
(DMIN_2)
190 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
65 mm
Udførsel(HAND)
Højreudførelse
Køling - udgang(CXSC)
decentral exit with nozzles, adjustable
Køling - indgang
(CNSC)
axial concentric and radial entry
Kølemiddeltryk(CP)
40 bar
Forbindelsesdiameter(DCONMS)
63 mm
Funktionel længde(LF)
65 mm
Funktionel bredde(WF)
45 mm
Funktionel højde(HF)
0 mm
Spånvinkel, ortogonal(GAMO)
-6 °
Hældningsvinkel(LAMS)
-7 °
Drejningsmoment(TQ)
3,9 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
1,095 kg
Hovedskæridentifikation(MIID)
DNMG 15 06 08
Samlet længde(OAL)
103 mm
Skærleje(SSC_M)
15
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/2
Lanceringsdato(ValFrom20)
10.08.1998
Udgivelsespakke-id(RELEASEPACK)
98.3
