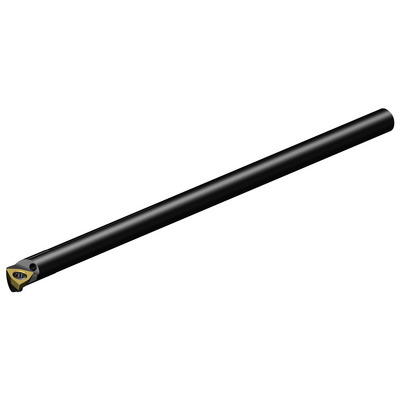

E03H-SWLPR 1.2-R
E03H-SWLPR 1.2-R
Specifik repræsentation
Listepris: 1 755.00 DKK
På lager
Antal pr. pakke: 1
ISO: E03H-SWLPR 1.2-R
Materiale-id: 5731604
EAN: 11377693
ANSI: E03H-SWLPR 1.2-R
Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
95 °
Stigningsvinkel(PSIR)
-5 °
Kode på fastspændingtype(MTP)
clamp with screw through hole
Skær type(CUTINT_MASTER)
WPMT 020102
Kobling - maskinretning
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 3/16
Maks. stigningsvinkel
(RMPX)
0 °
Min. huldiameter(DMIN_1)
6,6 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Min. udhæng(OHN)
10,922 mm
Maks. udhæng
(OHX)
28,575 mm
Udførsel(HAND)
Right
Køling - udgang(CXSC)
axial inclined exit
Køling - indgang
(CNSC)
axial concentric entry
Kølemiddeltryk(CP)
10 bar
Egenskaber for placeringshjælp(LOCAP)
Ja
Forbindelsesdiameter, maskinside(DCONMS)
4,7625 mm
Funktionel længde(LF)
101,6 mm
Funktionel bredde(WF)
3,2004 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
4,7625 mm
Spånvinkel, ortogonal(GAMO)
0 °
Hældningsvinkel(LAMS)
-14 °
Drejningsmoment(TQ)
0,6 Nm
Materiale for værktøj
(BMC)
Carbide
Emnevægt(WT)
0,013 kg
Hovedskæridentifikation(MIID)
WPMT 02 01 02
Samlet længde(OAL)
101,6 mm
Skærleje(SSC_M)
02
Kode på skærlejestørrelse, britisk standard(SSC_N)
5/32
Lanceringsdato(ValFrom20)
20.05.2002
Udgivelsespakke-id(RELEASEPACK)
02.2
