E10M-SDUPL 07-ER
E10M-SDUPL 07-ER

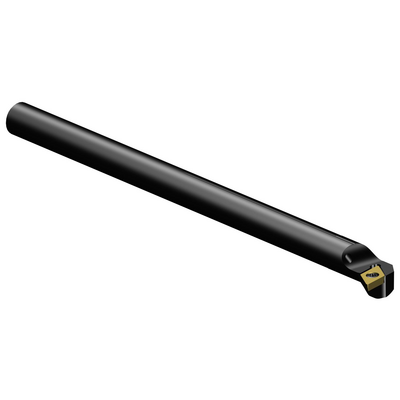

Specifik repræsentation
Listepris: 2 635.00 DKK
På lager
Antal pr. pakke: 1
ISO: E10M-SDUPL 07-ER
Materiale-id: 5731577
EAN: 11240574
ANSI: E10M-SDUPL 07-ER

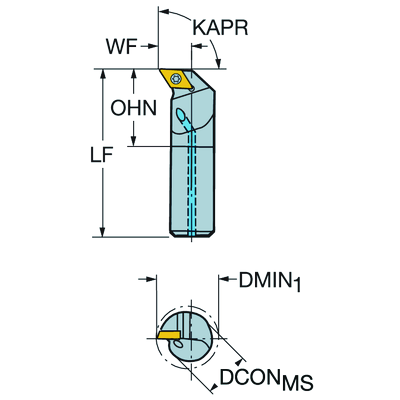

Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
93 °
Stigningsvinkel(PSIR)
-3 °
Kode på fastspændingtype(MTP)
clamp with screw through hole
Skær type(CUTINT_MASTER)
DPMT 070204
Kobling - maskinretning
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 10.00
Maks. stigningsvinkel
(RMPX)
27 °
Min. huldiameter(DMIN_1)
15 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Min. udhæng(OHN)
21 mm
Maks. udhæng
(OHX)
60 mm
Udførsel(HAND)
Left
Køling - udgang(CXSC)
axial inclined exit
Køling - indgang
(CNSC)
axial concentric entry
Kølemiddeltryk(CP)
10 bar
Egenskaber for placeringshjælp(LOCAP)
Ja
Forbindelsesdiameter, maskinside(DCONMS)
10 mm
Funktionel længde(LF)
150 mm
Funktionel bredde(WF)
9 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
10 mm
Spånvinkel, ortogonal(GAMO)
4 °
Hældningsvinkel(LAMS)
-2 °
Drejningsmoment(TQ)
0,9 Nm
Materiale for værktøj
(BMC)
Carbide
Emnevægt(WT)
0,14 kg
Hovedskæridentifikation(MIID)
DPMT 07 02 04
Samlet længde(OAL)
150 mm
Skærleje(SSC_M)
07
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/4
Lanceringsdato(ValFrom20)
11.09.2000
Udgivelsespakke-id(RELEASEPACK)
00.2
