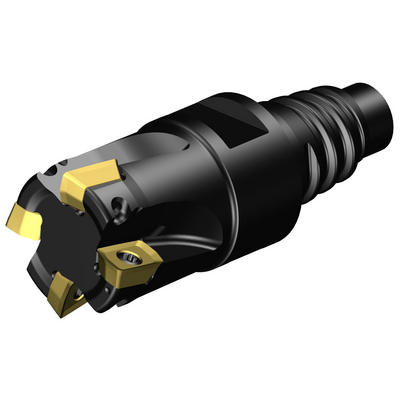

RA390-016EH16-07H
RA390-016EH16-07H
CoroMill® 390, fræser til kvadratisk skulderfræsningchevron_right
Specifik repræsentation
Fås inden for en uge
Antal pr. pakke: 1
ISO: RA390-016EH16-07H
Materiale-id: 6851122
EAN: 7323220190010
ANSI: RA390-016EH16-07H
Tekniske illustrationer
Tekniske illustrationer
Produktdata
Indgrebsvinkel
(KAPR)
90 °
Skærediameter
(DC)
15,875 mm
Antal skærende enheder(CICT_1)
4
Kode på fastspændingtype(MTP)
clamp with screw through hole
Del 2 af identifikatorer for skæreemnegrænseflade(CUTINT_MASTER_1)
CoroMill 390 -size 07 (390R-07)
Maks. spåndybde
(APMX)
5,8 mm
Forhold for maks. arbejdsindgreb(AERMX)
1
Maks. stigningsvinkel
(RMPX)
3 °
Maks. indstiksdybde(AZ)
0,5 mm
Anvendelig længde
(LU)
15,7 mm
Differentieret skærplacering(CPDF)
Ja
Antal effektive skær i indgreb(ZEFP)
4
Kobling - maskinretning
(ADINTMS)
Coromant EH -inch - E16
Udførsel(HAND)
Right
Køling - indgang
(CNSC)
axial concentric entry
Kølemiddeltryk(CP)
10 bar
Forbindelsesdiameter, maskinside(DCONMS)
15,5 mm
Funktionel diameter(DFC)
11,36 mm
Funktionel længde(LF)
25 mm
Værktøjskropdiameter(BD)
14,875 mm
Længde på værktøjskrop(LB)
15,7 mm
Radial spånvinkel(GAMF)
-9,9838 °
Spånvinkel, aksial(GAMP)
10,159 °
Drejningsmoment(TQ)
0,5 Nm
Materiale for værktøj
(BMC)
Stål
Maks. rotationshastighed(RPMX)
37.800 1/min
Emnevægt(WT)
0,034 kg
Samlet længde(OAL)
42 mm
Skærleje(SSC_M)
07
Kode på skærlejestørrelse, britisk standard(SSC_N)
07
Lanceringsdato(ValFrom20)
22.09.2015
Udgivelsespakke-id(RELEASEPACK)
15.2
