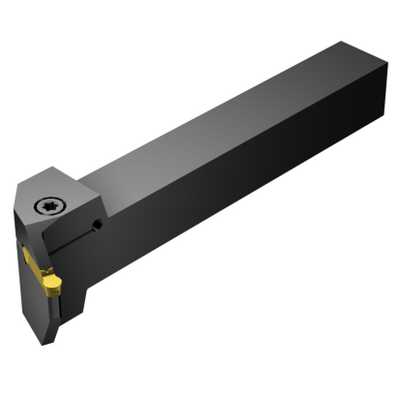

Generiske billeder
Antal pr. pakke: 1
ISO: RX123J16-3232B-070
Materiale-id: 5741411
EAN: 11433122
ANSI: RX123J16-3232B-070
Tekniske illustrationer
Produktdata
Kode på fastspændingtype(MTP)
clamp on top of insert
Skær type(CUTINT_MASTER)
CoroCut 2 -size J (N123J2-RM)
Kobling - maskinretning
(ADINTMS)
Rectangular shank -metric: 32 x 32
Maks. stigningsvinkel
(RMPX)
70 °
Værktøjsvinkel mod emnet(BAWS)
70 °
Maks. spåndybde
(CDX)
16 mm
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
40 mm
Udførsel(HAND)
Right
Køling - udgang(CXSC)
no coolant exit
Køling - indgang
(CNSC)
without coolant entry
Skaftbredde(B)
32 mm
Skafthøjde(H)
32 mm
Fremspringslængde(LPR)
190 mm
Funktionel længde(LF)
190 mm
Funktionel bredde(WF)
48,7 mm
Funktionel højde(HF)
32 mm
Spånvinkel, ortogonal(GAMO)
0 °
Hældningsvinkel(LAMS)
0 °
Drejningsmoment(TQ)
5 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
1,56 kg
Hovedskæridentifikation(MIID)
N123J2-0600- RM
Samlet længde(OAL)
190 mm
Skærleje(SSC_M)
J
Kode på skærlejestørrelse, britisk standard(SSC_N)
J
Lanceringsdato(ValFrom20)
12.08.2002
Udgivelsespakke-id(RELEASEPACK)
02.2
