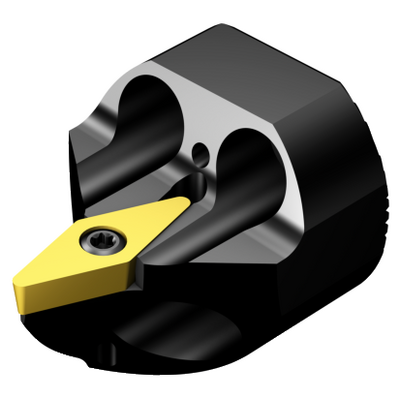

Generiske billeder
Antal pr. pakke: 1
ISO: SL-SVXCR-25A-11-030
Materiale-id: 7079653
EAN: 7323221179762
ANSI: SL-SVXCR-25A-11-030

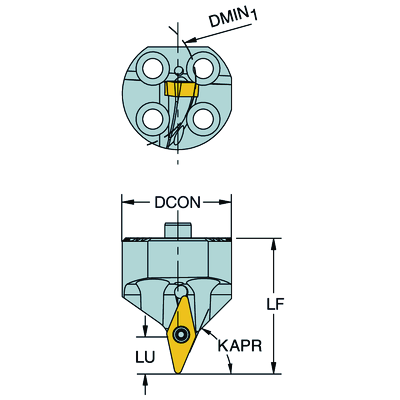

Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
67 °
Stigningsvinkel(PSIR)
23 °
Kode på fastspændingtype(MTP)
clamp with screw through hole
Skær type(CUTINT_MASTER)
VCMT 110304
Kobling - maskinretning
(ADINTMS)
SL head (screw mounted) -size 25A (HF= +6)
Maks. stigningsvinkel
(RMPX)
75 °
Min. huldiameter(DMIN_1)
1,1811 inch
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
1,1811 inch
Anvendelig længde
(LU)
0,3543 inch
Udførsel(HAND)
Left
Køling - udgang(CXSC)
axial concentric on circle
Køling - indgang
(CNSC)
axial concentric entry
Kølemiddeltryk(CP)
1.015,2642 lbf/in2
Forbindelsesdiameter, maskinside(DCONMS)
0,9843 inch
Funktionel længde(LF)
1,1811 inch
Funktionel bredde(WF)
0,0209 inch
Funktionel højde(HF)
0,0984 inch
Værktøjskropdiameter(BD)
0,9843 inch
Spånvinkel, ortogonal(GAMO)
-3 °
Hældningsvinkel(LAMS)
0 °
Drejningsmoment(TQ)
2,2127 ftlbf
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
0,1168 lb
Hovedskæridentifikation(MIID)
VCMT 11 03 04
Samlet længde(OAL)
1,3346 inch
Skærleje(SSC_M)
11
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/4
Lanceringsdato(ValFrom20)
22.09.2016
Udgivelsespakke-id(RELEASEPACK)
16.2
