CoroBore® BR20
2-skærs skrubopboreværktøjer til fleksibel opboring
Applikationstest: Differentieret tanddeling
®CoroBore BR20 og DuoBore™ * sammenligning
| Materiale: | 42CrMo4 soft, P2.1.Z.AN |
| Maskine: | Vertikal fræsemaskine |
| Maskinkobling | ISO 50 |
| Kølevæske: | Nej |
| Diameterområde | 55–70 mm (2.17–2.76 tommer) |
| Skær: | CCMT 12 04 08-PM 4325 |
| Kappa (Kr): | 90° |
+30 %
ØGET UDHÆNG
| DuoBore™ | CoroBore® BR20 | |
| Grundholder | C5-390.00-50 030 | C5-390.00-50 030 |
| Forlænger | C5-391.01-50 080A | C5-391.01-50 080A |
| Opboringsværktøjsenhed | 821-70CC12-C5 | BR20-71CC12F-C5 |
| LF (mm) | LU (mm) | vc (m/min) | fz (mm/z) | ap (mm) | n (min-1) | vf (mm/min) | Overfladefinish | |
| DuoBore™ | 260 | 244.8 | 166.8 | 0.18 | 2.3 | 900 | 500 | Kraftige vibrationsmærker |
| CoroBore® BR20 | 316 | 300.8 | 166.8 | 0.18 | 2.3 | 900 | 500 | Skinnende |
Resultater
Takket være designet af den differentierede tanddeling kunne CoroBore® BR20 øge udhænget med 30 % sammenlignet med DuoBore™. Når vi sammenligner de samme skæredata, stoppede DuoBore™ med at performe ved LF = 260 mm (10.2 tommer), mens CoroBore® BR20 nåede en LF = 316 mm (12.4 tommer) med en skinnende overfladefinish.
*DuoBore er en del af den tidligere generation af skrubopboringsværktøjer fra Sandvik Coromant.
Case: CoroBore® BR20

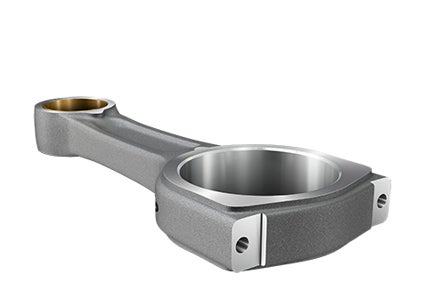

Udfordring: Bearbejdning af en plejlstang under svage bearbejdningsforhold. Kunden havde brug for en stabil og sikker bearbejdningsproces, god spånkontrol og lang skærlevetid og værktøjslevetid, samtidig med at der opnåedes en høj overfladekvalitet.
| Komponent: | Plejlstang |
| Materiale: | C70S6; CMC: 02.2, MC: P2.5.Z.HT, hårdhed HB280~310 |
| Operation: | Semisletbearbejdning efter en indledende skrubopboringsoperation udført med et kombineret værktøj med fas |
| Maskine: | Feeler VMP-40A, BT40 |
| Kølevæske | Indvendig køling, 15 bar |
| Udgangseffekt | 11 kW |
| DC mm (tommer) | 59.6 (2.35) |
+75 %
LÆNGERE VÆRKTØJSLEVETID
| Konkurrerende værktøj | ®CoroBore BR20 | |
| Samlet længde: | 120 mm | 120 mm |
| Maskinkoblingsadapter | C5-390B.555-40 050 | |
| Opboringsværktøjsenhed | BR20-71SP12Y-C5 | |
| Skær | SPMT 12 12 – BR 4325 (CoroBore® 111) | |
| Kappa (Kr) | 75° | 84° |
| Skæredata | |
| zn | 2 |
| n, o/min. | 1500 o./min |
| vc, m/min (ft/min) | 280 (919) |
| fz mm/o. (tommen/o.) | 0.09 (0.0035) |
| ap mm (tommer) | 1.2 mm (0.047) |
| Huldybde, mm (tommer) | 31 (1.22) |
Resultater
CoroBore® BR20 opnåede sammen med CoroBore® 111-skær en god overfladefinish, fremragende spånbrydning og en 70 % forlænget værktøjslevetid sammenlignet med eksisterende værktøjsløsning. Kunden kan nu producere 700 stk. i stedet for 400 stk. i den samme periode.
Kunde-case: CoroBore® BR20 med CoroBore® 111-skær
| Kundens krav: | Store spåndybder |
| Komponent: | Plejlstang |
| Materiale: | C70S6BY; CMC: 02.2, MC: P2.5.Z.HT |
| Hårdhed: | HB280~310 |
| Operation: | Skrubopboring |
| Maskine: | HYUNDAI WIA F650, BT50 |
| Kølevæske: | Indvendig køling, 30 bar |
| Udgangseffekt | 22 KW |
| Bearbejdningsforhold: | Afbrudt spån, ujævnt bearbejdningstillæg |
| DC: | 56 mm (2.20) |
+20 %
VÆRKTØJSLEVETID
| Referenceværktøj 140 mm | ®CoroBore BR20 190 mm | |
| Grundholder | C5-390B.58-50 040 | |
| Forlænger | C5-391.01-50 080A | |
| Opboreværktøj | Solidt opboreværktøj med BT50 spindelkobling | Værktøjskode: BR20-71SP12Y-C5 adapter: C5-BR20-E-048 slæde: BR20-EA-SP12Y-18 & BR20-EB-SP12Y-18 |
| Skær | CoroBore 111 | |
| Kappa (Kr) | 75° | 84° |
| Skæredata | |
| zn | 2 |
| n, o. | 1100 o./min |
| vc, m/min (ft/min) | 190 (623) |
| fn mm/o. (tommer/o.) | 0.11 (0.004) |
| ap mm (tommer) | 5 (0.197) |
Resultater:
- Kunden er meget tilfreds med CoroBore® BR20 og CoroBore® 111-skæret, da det kan tage store spåndybder, giver en god overfladefinish, sikrer en god spånkontrol og værktøjslevetiden kan forlænges med +20 %.
- Kunden kan nu producere 350 stk. i stedet for 280 stk. i den samme periode. Stråleslidsmønster (efter 350 stk.) blev opnået med CoroBore®
- Kunden kunne producere i alt 1.400 komponenter med CoroBore® BR20-værktøjet.
