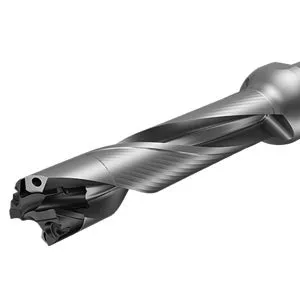

CoroDrill® DE10

Bor med udskiftelig borspids til højproduktiv hulfremstilling

Træt af de typiske kompromisser? Stabilitet eller hastighed. Kvalitet eller kvantitet. Det er tid til forandring. CoroDrill® DE10 er udviklet til sikker performance med høj tilspænding uden konstant finjustering. Nemt. Stabilt. Virkelig produktivt.

Til højeffektiv hulfremstilling i alle industrier
Problemfri plug & play-funktionalitet sikrer uforlignelig performance med mange forskellige skæredata.
Patenteret forspændingskobling og stærke borspidsgeometrier giver sikker og robust boring

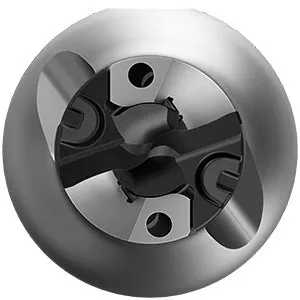

Optimeret spånkanalgeometri med to snoede kølegange sikrer god spånafgang og høj hulkvalitet
Gør det hurtigt og nemt at skifte borspids, du skal ikke bruge reservedele

Operation(er)

Boring

Værktøjstype

Indekserbare.

Diameterområde.

9–17,9 mm

Længde(r)

3xD, 5xD, 8xD

Materiale(r)

En ny definition af plug & play

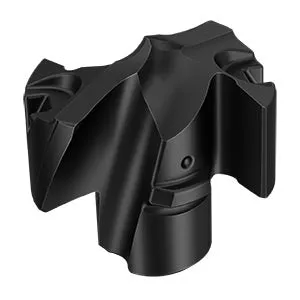

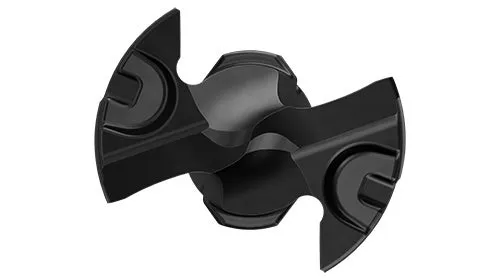

Bordspidsgeometrien -M5 er enestående med uforlignelig performance i alle materialer og med mange forskellige skæredata. Men med dette design, der passer til alle geometrier, er CoroDrill® DE10 nemt at anvende og utrolig anvendeligt i blandet produktion.

Og når du gerne vil optimere resultatet yderligere, så giver geometrierne -M5F og -M5C den samme enkle applikation, men de er specialudviklet til at opfylde særlige krav.

Gode resultater med høj tilspænding

Den fantastiske performance med CoroDrill® DE10 opnås ved høj tilspænding og høj hastighed, takket være den unikke geometri, de højtydende kvaliteter og de robuste design. Brug 40 % højere tilspænding, og se, hvordan produktiviteten stiger, og omkostningseffektiviteten når uanede højder. Samtidig reduceres CO2-emissionerne pr. operation med ca. 20 % (resultat af referencetest).

Få mere ud af hvert eneste bor

Med de anbefalede tilspænding- og hastighedsværdier har CoroDrill® DE10 en uforlignelig lang levetid ved en gennemsnitlig stigning på 40 % eller mere, uanset materiale. Forvent at opnå høj, ensartet kvalitet fra start til slut og lavere omkostninger pr. hul.

Stort optimeringspotentiale

Den universelle -M5 geometri giver pålidelig, plug&play-funktionalitet i mange forskellige applikationer. Der er desuden to effektive geometrier, -M5F og -M5C, der er udviklet, så du kan få optimeringen op på et helt nyt niveau.

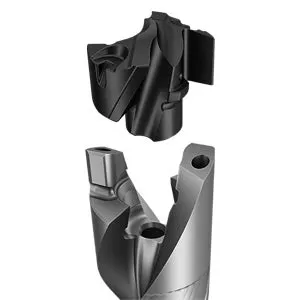

Den bedste forspændingskobling i sin klasse

Velkendt design med en ny form for sikkerhed

Den anvendte forspændingskobling til CoroDrill® DE10 er lige som dem, du kender, men sikkerheden er langt højere. Denne patenterede løsning har det mest robuste design af sin art, og det:

gør det hurtigt og nemt at skifte borspids, du skal ikke bruge reservedele
gør det problemfrit at bore med høj tilspænding og høj hastighed
giver styrke og høje fastspændingskræfter
garanterer god centrering, og det giver mere lige huller og mulighed for snævrere tolerancer
giver flere borspidser pr. borkrop

Se og læs her for at lære mere

Demo: CoroDrill® DE10

Se CoroDrill® DE10 i aktion.

En ægte game changer

Se, hvordan en kunde transformerede deres bearbejdning med CoroDrill® DE10.

Kundecase

Et gennembrud i boring med CoroDrill® DE10. chevron_right

Mød produktudviklerne

Oplev hjernerne bag CoroDrill® DE10.

CoroDrill® DE10 helt tæt på

En hurtig vejledning til de funktioner og fordele, der gør hele forskellen.

Applikation

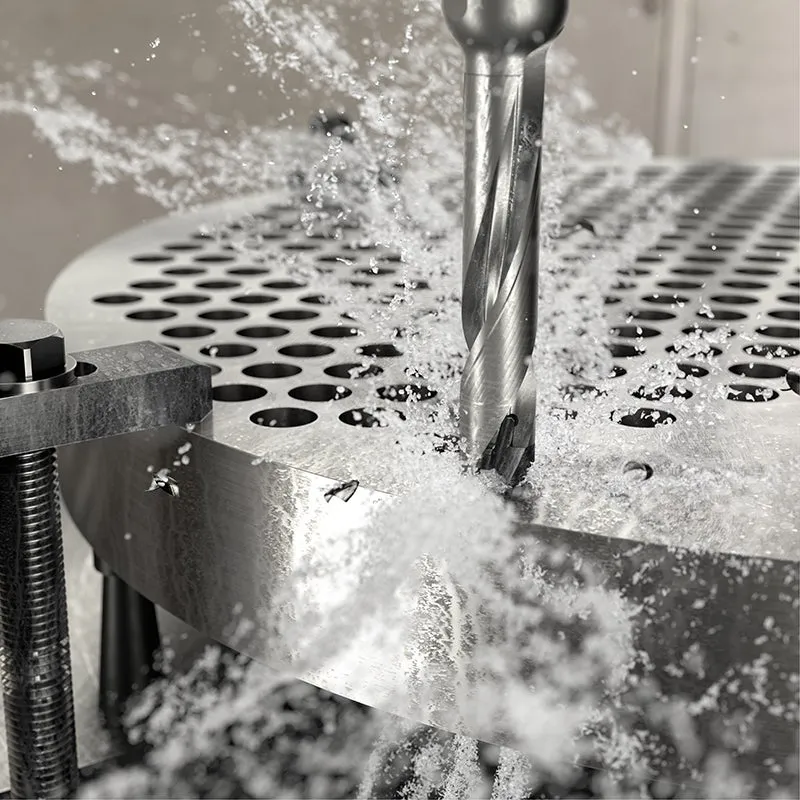

Til højeffektiv hulfremstilling i alle industrier
Typiske komponenter er varmevekslerplader, bildele, aksler, pumper og ventiler, flanger og I- og H-stålbjælker til byggeriet
Hultolerance H9/H10
Kan anvendes til mange forskellige boreopgaver

Konventionel boring	Skrå udgangsvinkel	Skrå flader
Krydshuller	Parketboring	Konvekse/konkave overflader

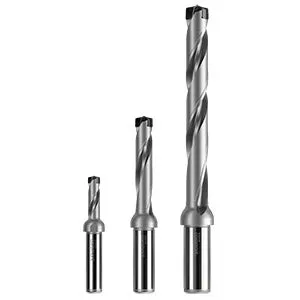

Produktområde

Borkroppe

Cylindrisk skaft, diameter: 9,00-9,90 mm (0,354-0,390 tommer)
Cylindrisk skaft med spændeflade (ISO 9766), diameter: 10,00-17,90 mm (0,394-0,705 tommer)
Boredybde: 3, 5 og 8×D

-M5 geometri

Universalgeometri
Diameter: 9,00-17,90 (0,354-0,705) (fås i 0,1 mm trin)
Kvaliteter: GC4334, GC2334

-M5F geometri

Til fladbundede huller og avancerede applikationer
Diameter: 9,00–17,50 (0,354–0,689) (fås i 0,5 mm trin)
Kvalitet: GC4334

-M5C geometri

Til støbejern og opgaver, der kræver ekstra hjørnestyrke
Diameter: 9,00-17,90 (0,354-0,705) (fås i 0,1 mm trin)
Kvalitet: GC3334

Tailor Made®

Borkroppe: 2–8×DC
Borspidser: GC2334, GC4334, H10F (DC fås i 0,01 mm trin)

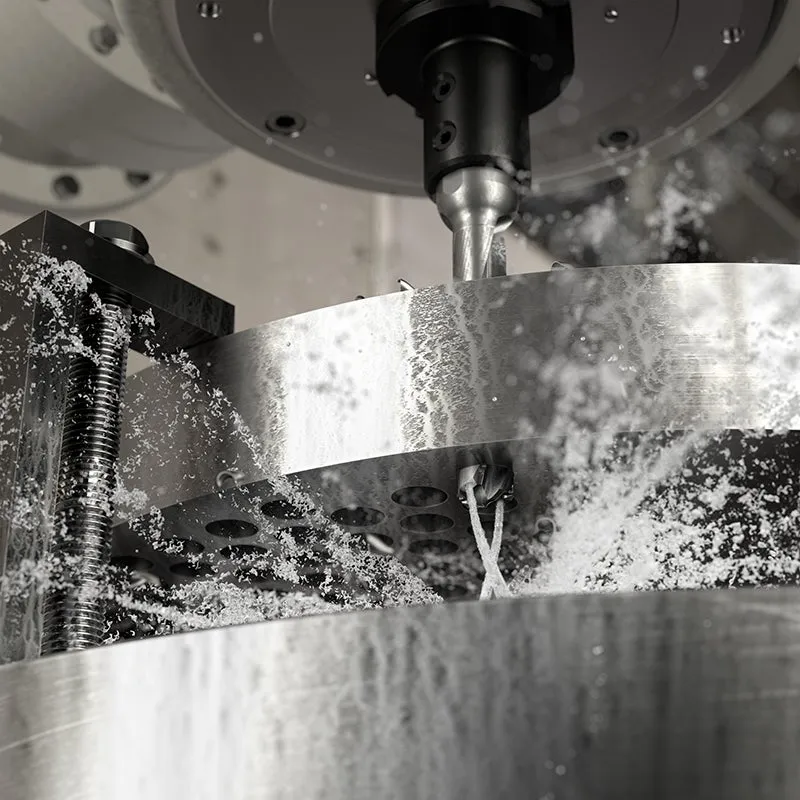

Bæredygtig boring samt bæredygtige bor og tilbehør

Ressourceeffektivitet

CoroDrill® DE10, der er konstrueret til effektivitet, gør det muligt at anvende højere skæreparametre og større spånvolumen. Det drejer sig ikke kun om at øge output – forbedret udnyttelse af maskinen reducerer energiforbruget og dermed også jeres samlede CO2-aftryk.

Det robuste design giver konsistente slidmønstre og længere værktøjslevetid, minimerer affaldsmængden og understøtter ansvarlige produktionsmål.

Monteringsnøglen er desuden lavet af hærdet rustfrit stål, og beskyttelseskassetten i plast kan også genbruges.

Sortiment

Sammenlign

more_horiz

Mere

Succeshistorier

Overgik det konkurrerende mærke i bearbejdning af rustfrit stål

Land: Italien
Komponent: Plade
Materiale: M1.0.Z.AQ, AISI316L, austenitisk rustfrit stål
Operation: 52 mm (2,05 tommer), en del med gennemgående hul og en del med bundhul
Maskine: Doosan NHP6300
Køling: Emulsion 8 %, 70 bar (1015 PSI)

Skæredata

keyboard_arrow_down

	Konkurrerende mærke	CoroDrill® DE10
Værktøj	-	DE10-D1600-160L20-5
Skær	-	DE10-1650-160-M5 4334
v_c, m/min. (ft/min.)	40 (131)	55 (180)
n, o/min.	772	1060
f_n,mm (tommer)	0.14 (0.0055)	0.16 (0.0063)
v_f, mm/min. (tommer/min.)	108 (4.25)	170 (6.69)
Værktøjslevetid, huller	126	180
Værktøjslevetid, m (ft)	6.6 (21.7)	9.3 (30.5)
Værktøjslevetid, minutter	61	55

Resultat

+57%

Produktivitet

+43%

Værktøjslevetid

-36%

CO2-emissioner om året

På grund af komponentens pris, er driftssikkerhed og gentagelsesnøjagtighed de vigtigste faktorer for kunden. CoroDrill® DE10 har et rigtig godt støjniveau og spåner, der ligner dem fra værktøjet af konkurrerende mærke. Hullets overfladekvalitet er god, og huldiameteren lever op til forventningerne. Der forventes også længere værktøjslevetid med kvalitet GC2334.

Enestående performance i vanskelig applikation

Land: Italien
Komponent: Ventil
Materiale: M3.2.Z.AQ, bearbejdet rustfrit superduplex-stål
Operation: Gennemgående hul, 2×10 mm (2×0,394 tommer) dyb, uregelmæssig udgang
Maskine: Doosan GT3100
Køling: Emulsion 10 %

Skæredata

keyboard_arrow_down

	Konkurrerende mærke	CoroDrill® DE10
Værktøj	-	DE10-D1700-170L20-5
Skær	-	DE10-1710-170-M5 4334
v_c, m/min. (ft/min.)	43 (141)	50 (164)
n, o/min.	800	930
f_n,mm (tommer)	0.08–0.06 (0.0031–0.0024)	0.15–0.1 (0.0059–0.0039)
v_f, mm/min. (tommer/min.)	64–48 (2.52–1.89)	140–93 (5.51–3.66)
Værktøjslevetid, huller	60	60
Værktøjslevetid, m (ft)	0.3 (0.98)	0.3 (0.98)
Værktøjslevetid	10.2	5.4
	10 stk.	30 stk.

Resultat

+89%

Produktivitet

-54%

CO2-emissioner om året

Kunden har problemer med lange spåner, der snor sig omkring boret. Bruger trinvis, lav indgrebstilspænding og har ringe produktivitet og kort værktøjslevetid

CoroDrill® DE10 har forbedret produktiviteten og spånbrydningen, helt uden spåner, der snor sig om boret. Ved test med samme bearbejdningsparametre havde CoroDrill® DE10 dobbelt så lang værktøjslevetid. Der forventes også længere værktøjslevetid med kvalitet GC2334.

Fremragende performance i drejebænksapplikation

Land: Indien
Komponent: Stift
Materiale: P2.1.Z.AN, 17Cr3, legeret stål
Operation: 84 mm (3,31 tommer) boring i drejebænk
Maskine: RoboTurn FAR
Køling: Emulsion

Skæredata

keyboard_arrow_down

	Konkurrerende mærke	CoroDrill® DE10
Værktøj	-	DE10-D1700-170L20-5
Skær	-	DE10-1750-170-M5 4334
v_c, m/min. (ft/min.)	71 (233)	97 (318)
n, o/min.	1300	1765
f_n,mm (tommer)	0.2 (0.0079)	0.22 (0.0087)
v_f, mm/min. (tommer/min.)	260 (10.2)	388 (15.3)
Værktøjslevetid, huller	1200	1650
Værktøjslevetid, m (ft)	101 (331.4)	138 (452.8)
Værktøjslevetid	338	357

Resultat

+49%

Produktivitet

+37%

Værktøjslevetid

-34%

CO2-emissioner om året

Spånbrydning og spånkontrol er meget vigtige faktorer for kunden, og spånerne må ikke forhindre arbejdet på transportbåndet og portalen. Løsningen af konkurrerende mærke giver uensartede spåner, og der er observeret spåner af forskellige længder. Med CoroDrill® DE10 sikrer vi øget produktivitet og længere værktøjslevetid, med god hjørnesikkerhed og fine spåner.

Sådan bruger du

Anvend 3-8×DC bor

Den anbefalede tilspænding er den samme, uanset om der bruges 3×D eller 8×D. De anvendte skæredata bør ligge inden for de anbefalede værdier.

CoroPlus® Værktøj Guide

Find de sidste nye skæredata for alle materialegrupper og artikler i CoroPlus® Tool Guide. Indstil emneparametrene, herefter genererer systemet skæredata som udgangspunkt.

Vælg værktøj

Generelle anbefalinger

Geometrier

-M5

Giver uforlignelig performance ved bearbejdning af alle materialer med mange forskellige skæredata
Meget nem at påføre og exceptionelt velegnet til kunder med blandet produktion

-M5F

Brug, når der er behov for en flad bund (180 grader)
God til forborede huller og som pilotbor, når der kræves bedre hulpræcision/-positionering
Giver god funktionalitet i avancerede applikationer takket være de positive skærekræfter, der minimerer nedbøjning af borkroppen

-M5C

Optimeret mikrogeometri til støbejernsmaterialer
Har en større hjørneaffasning end -M5, hvilket reducerer risikoen for kantudbrydninger ved udgangshullet ved bearbejdning af ISO K-emner
God løsning til applikationer, der kræver ekstra hjørnestyrke

Kvaliteter

GC3334

Et hårdt og finkornet substrat, der forbedrer slidstyrken yderligere
Tyk PVD-belægning (AlTiN) produceret med Zertivo®-teknologi

GC4334

Sejt, finkornet substrat med højt Cr-indhold og PVD-belægning (AlTiN) fremstillet med Zertivo®-teknologien
Høj pålidelighed og skærkantsikkerhed giver god modstandsdygtighed over for løsægsdannelse og udflisning

GC2334

Sejt, finkornet substrat med højt Cr-indhold og tynd flerlags PVD-belægning (AlTiCrN) fremstillet med Zertivo®-teknologien
Giver høj pålidelighed og forbedret modstandsdygtighed over for afskalning og udflisning på faskanten.

Boring af gennemgående huller

Ved boring af gennemgående huller, bør der anvendes punktlængde (PL) + 1 mm (0,039 tommer) for at sikre, at borspidsen kommer helt ud gennem hullets udgang. Den præcise PL-værdi findes på artiklens hjemmeside.

-M5 geometri

keyboard_arrow_down

Borspids koblingsstørrelse	DC min.-maks., mm	PL min.–maks., mm	PL min.–maks., tommer
090	09,00-09,49	1,27-1,31	0,050-0,052
095	09,50-09,99	1,34-1,38	0,053-0,054
100	10,00-10,49	1,41-1,45	0,056-0,057
105	10,50-10,99	1,48-1,52	0,058-0,060
110	11,00-11,49	1,55-1,59	0,061-0,063
115	11,50-11,99	1,62-1,66	0,064-0,065
120	12,00-12,49	1,69-1,73	0,067-0,068
125	12,50-12,99	1,76-1,80	0,069-0,071
130	13,00-13,49	1,83-1,87	0,072-0,074
135	13,50-13,99	1,90-1,94	0,075-0,076
140	14,00-14,99	1,99-2,07	0,078-0,081
150	15,00-15,99	2,13-2,21	0,084-0,087
160	16,00-16,99	2,27-2,34	0,089-0,092
170	17,00-17,99	2,41-2,49	0,095-0,098

-M5C geometri

keyboard_arrow_down

Borspids koblingsstørrelse	DC min.-maks., mm	PL min.–maks., mm	PL min.–maks., tommer
090	09.00–09.40	1.76–1.79	0,069-0,071
095	09.50–09.90	1.85–1.88	0.073–0.074
100	10.00–10.40	1.94–1.98	0.076–0.078
105	10.50–10.90	2.04–2.08	0.080–0.082
110	11.00–11.40	2.14–2.17	0.084–0.086
115	11.50–11.90	2.23–2.27	0.088–0.089
120	12.00–12.40	2.33–2.36	0.092–0.093
125	12.50–12.90	2.42–2.45	0.095–0.097
130	13.00–13.40	2.51–2.55	0.099–0.100
135	13.50–13.90	2.61–2.64	0.103–0.104
140	14.00–14.90	2.75–2.83	0.108–0.112
150	15.00–15.90	2.93–3.02	0.115–0.119
160	16.00–16.90	3.12–3.20	0.123–0.126
170	17.00–17.90	3.31–3.39	0.130–0.134

-M5F geometri

keyboard_arrow_down

Borspids koblingsstørrelse	DC min.-maks., mm	Fas, mm	PDD, mm	PL, mm
090	09,00-09,49	0.10	3.1	0.91
095	09,50-09,99	0.11	3.3	0.95
100	10,00-10,49	0.11	3.5	1.00
105	10,50-10,99	0.12	3.7	1.05
110	11,00-11,49	0.12	3.9	1.10
115	11,50-11,99	0.13	4.0	1.15
120	12,00-12,49	0.13	4.2	1.19
125	12,50-12,99	0.14	4.4	1.24
130	13,00-13,49	0.15	4.6	1.29
135	13,50-13,99	0.15	4.8	1.34
140	14,00-14,99	0.16	5.1	1.40
150	15,00-15,99	0.17	5.5	1.50
160	16,00-16,99	0.18	5.9	1.60
170	17,00-17,99	0.19	6.3	1.70

Borspids koblingsstørrelse	DC min.-maks., mm	Fas, tommer	PDD, tommer	PL, tommer
090	09,00-09,49	0.004	0.122	0.036
095	09,50-09,99	0.004	0.130	0.038
100	10,00-10,49	0.004	0.138	0.039
105	10,50-10,99	0.005	0.146	0.041
110	11,00-11,49	0.005	0.154	0.043
115	11,50-11,99	0.005	0.157	0.045
120	12,00-12,49	0.005	0.165	0.047
125	12,50-12,99	0.006	0.173	0.049
130	13,00-13,49	0.006	0.181	0.051
135	13,50-13,99	0.006	0.189	0.053
140	14,00-14,99	0.006	0.201	0.055
150	15,00-15,99	0.007	0.217	0.059
160	16,00-16,99	0.007	0.232	0.063
170	17,00-17,99	0.007	0.248	0.067

Avancerede operationer

Bemærk: Disse avancerede operationer kan ikke anbefales, men følg vejledningerne nedenfor, hvis det bliver nødvendigt. Resultaterne kan variere afhængig af emnematerialet og borlængden, og antallet af borspidsskift kan reduceres markant.


	Indgang på skrå overflade	Udgang på vinklet overflade	Konveks overflade	Konkav overflade	Krydshuller
Forudsætninger	Vinkel ≤ 10º	Vinkel ≤ 30º	Min. overfladeradius : 4×DC	Min. overfladeradius : 1×DC	Min. anbefalet diameter på det hul, der skal krydses: 2×DC
Skærehastighed, v_c	Brug den anbefalede værdi for emnematerialet
Tilspænding, f_n	Startværdi; reducer til 1/3 af den anbefalede tilspændingshastighed

Kast

Kast påvirkes f.eks. af maskinens tilstand, holderen og montering.

Foretrukket: ≤ 0,03 mm (0,0012 tommer)
Acceptabel: ≤ 0,06 mm (0,0024 tommer)
Ikke acceptabel: > 0,06 mm (0,0024 tommer)

Drejeapplikationer

I ikke-roterende boreapplikationer vil en stor fejljustering i høj grad påvirke processikkerheden og værktøjsstabiliteten. Følg altid disse anbefalinger.

Foretrukken ≤ 0,10 mm (0,0039 tommer)
Acceptabel ≤ 0,20 mm (0,0079 tommer)
Ikke acceptabel > 0,20 mm (0,0079 tommer)

Køling

Det anbefales at bruge indvendig køling for at opnå sikker spånafgang
Sørg for tilstrækkelig kølevæskeflow, og følg anbefalingen om emulsionskoncentration fra leverandøren
Når der bores langhuller er det afgørende med et tilstrækkeligt kølevæskeflow for at sikre god spånafgang
Øget tryk/kølevæskeflow vil forbedre spånafgangen yderligere

Anbefalet min. skærevæskeflow

Tilbehør og modul

Monteringsnøgle

Der medfølger en monteringsnøgle i hver æske med bor, der dækker hele udvalget af bor. Monteringsnøglen gør opsætningen meget overskuelig, og den nem at genanvende.

Ordre-nr.: 5680 300-01

Beskyttelseskassette i plast med krave

Beskyttelseskassetten i plast giver bedre ergonomi og forhindrer risikoen for hårdmetalsplinter. Det gennemsigtige design og styrekanterne gør den nem at bruge.

Ordre-nr.: 5680 300-20

Monteringsvejledning

Smør kontaktfladerne, før borspidsen monteres, for at sikre koblingen en længst mulig levetid.
Sæt borspidsen ind i skærlejet ~60 grader forskudt fra den endelige position. Placer nøglen i dens huller.
Monter/afmonter borspidsen.

Her finder du yderligere oplysninger

Brochure

Download chevron_right

Teknisk håndbog

Den konkurrencemæssige fordel ved CoroDrill® DE10 chevron_right

Artikel

En ny løsning til højproduktiv boring chevron_right

Sortimentbrochure

Download chevron_right

CoroDrill® DE10

Bor med udskiftelig borspids til højproduktiv hulfremstilling

Operation(er)

Værktøjstype

Diameterområde.

Længde(r)

Materiale(r)

En ny definition af plug & play

Plug & play uden kompromis

Gode resultater med høj tilspænding

Få mere ud af hvert eneste bor

Stort optimeringspotentiale

Velkendt design med en ny form for sikkerhed​

Den bedste forspændingskobling i sin klasse

Demo: CoroDrill® DE10

En ægte game changer

Mød produktudviklerne

CoroDrill® DE10 helt tæt på

Applikation

Produktområde

Borkroppe

-M5 geometri

-M5F geometri

-M5C geometri

Tailor Made®​

Ressourceeffektivitet

Bæredygtig boring samt bæredygtige bor og tilbehør

Sortiment

Succeshistorier

Overgik det konkurrerende mærke i bearbejdning af rustfrit stål

Enestående performance i vanskelig applikation

Fremragende performance i drejebænksapplikation

Sådan bruger du

Anvend 3-8×DC bor

CoroPlus® Værktøj Guide

Generelle anbefalinger

Geometrier

-M5

-M5F

-M5C

Kvaliteter

GC3334

GC4334

GC2334

Boring af gennemgående huller

Avancerede operationer

Kast

Drejeapplikationer

Køling

Anbefalet min. skærevæskeflow

Tilbehør og modul

Monteringsnøgle

Beskyttelseskassette i plast med krave

Monteringsvejledning

Her finder du yderligere oplysninger

Opret konto chevron_right

Abonner på vores nyhedsbrev chevron_right

Produkter

Serviceydelser

Bestilling

Om os

Produkter

Serviceydelser

Bestilling

Om os

Velkommen,

Velkendt design med en ny form for sikkerhed

Tailor Made®
