328R13-08 UN-TH 1025
328R13-08 UN-TH 1025
CoroMill® 328, Wendeschneidplatte zum Gewindefräsenchevron_right

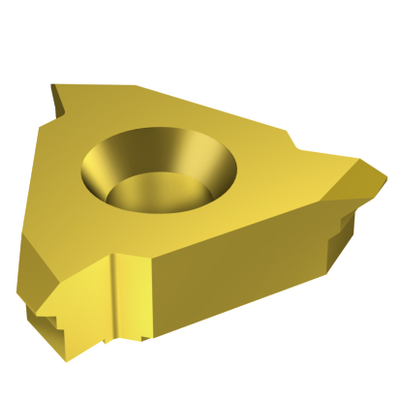

Generische Darstellung
Listenpreis: 91.80 EUR
Lieferbar
Packungsmenge: 10
ISO: 328R13-08 UN-TH 1025
Material ID: 6010127
EAN: 26010127
ANSI: 328R13-08 UN-TH 1025
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 250 m/min (260 - 245)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 260 m/min (270 - 255)
K2.2.C.UT, Härte: 245 HB
K
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 265 m/min (275 - 260)

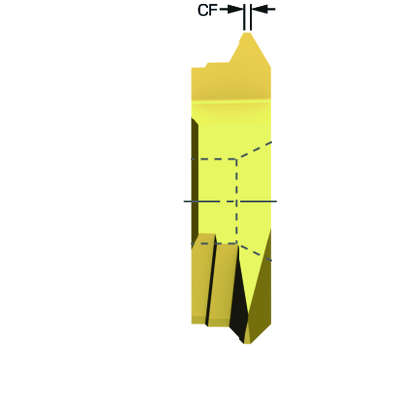

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
N
S
H
Gewindeart(THFT)
UN 60°, UNC 60°, UNF 60°
Standardnummer(STDNO_1)
ISO 5864-1978
Gewindeschneidteil, Anwendung(TTP)
internal
Gangzahl je Inch(TPI)
8
Schneidenprofiltyp(TPT)
full profile
Zähnezahl(NT)
1
Gewindetoleranzklasse(TCTR)
2A
Gewindehöhe, theoretisch(HA)
2,06 mm
Gewindehöhendifferenz(HB)
0,34 mm
Profilabstand X(PDX)
1,4 mm
Profilabstand Y(PDY)
0 mm
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
5,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 328 -13
Schneidenanzahl(CEDC)
3
Spitzenfase(CF)
0,4 mm
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1025
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiN
Schneidkantenhöhe(S)
5,25 mm
Masse (Gewicht)(WT)
0,0118 kg
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
17.02.11
Release-Paket-ID(RELEASEPACK)
11.1
