328R13-50002-GM 1025
328R13-50002-GM 1025
CoroMill® 328, Wendeschneidplatte zum Nutenfräsenchevron_right

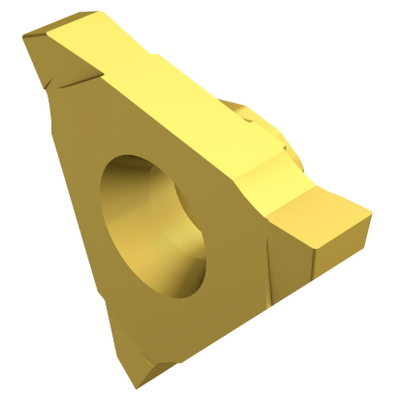

Generische Darstellung
Listenpreis: 64.30 EUR
Lieferbar
Packungsmenge: 10
ISO: 328R13-50002-GM 1025
Material ID: 8610072
EAN: 7323228203330
ANSI: 328R13-50002-GM 1025
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 250 m/min (260 - 245)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 260 m/min (270 - 255)
K2.2.C.UT, Härte: 245 HB
K
fz 0.11 mm (0.05 - 0.14)
hex 0.09 mm (0.04 - 0.12)
vc 265 m/min (275 - 260)

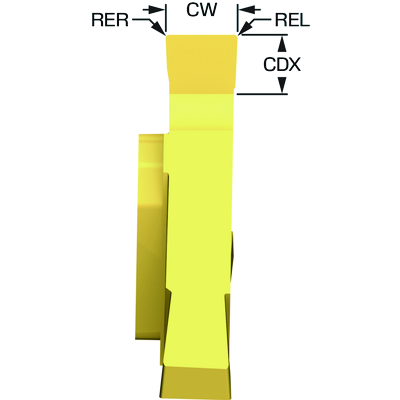

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
N
S
H
Herstellerbezeichnung Spanbrecher
(CBMD)
GM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 328 -13
Schneidenanzahl(CEDC)
3
Plattensitz(SSC_M)
13
Stechbreite, Nennmaß
(CW)
5 mm
Untere Schnittbreitentoleranz(CWTOLL)
-0,02 mm
Obere Schnittbreitentoleranz(CWTOLU)
0 mm
Eckenradius, links(REL)
0,2 mm
Eckenradius, rechts(RER)
0,2 mm
Untere Eckenradiustoleranz(RETOLL)
-0,05 mm
Obere Eckenradiustoleranz(RETOLU)
0 mm
Schnitttiefe, max.
(CDX)
5 mm
Körperwinkel, Maschinenseite(BAMS)
0 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1025
Beschichtung(COATING)
PVD TiAlN+TiN
Schneidkantenhöhe(S)
5,4 mm
Hauptfreiwinkel(AN)
6 °
Masse (Gewicht)(WT)
0,012 kg
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
30.05.24
Release-Paket-ID(RELEASEPACK)
24.2
