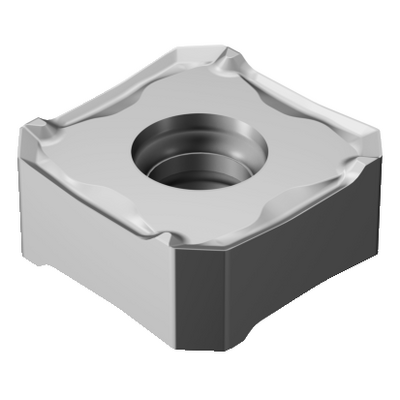

Generische Darstellung
Listenpreis: 25.40 EUR
Lieferbar
Packungsmenge: 10
ISO: 345R-1305E-PL 530
Material ID: 5861253
EAN: 25861253
ANSI: 345R-1305E-PL 530
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
H
Herstellerbezeichnung Spanbrecher
(CBMD)
PL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,8 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 345 -1305
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
13 mm
Schneidplattenform(SC)
S - Quadratische Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
8,8 mm
Schneidenlänge, max.
(APMX)
6 mm
Planschneidenbreite(BS)
2 mm
Planscheidenradius(BSR)
107 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
45 °
Spanwinkel, Schneidplatte(GAN)
30 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
530
Substrat(SUBSTRATE)
HT
Schneidkantenhöhe(S)
5,05 mm
Masse (Gewicht)(WT)
0,0041 kg
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
17.02.10
Release-Paket-ID(RELEASEPACK)
10.1
