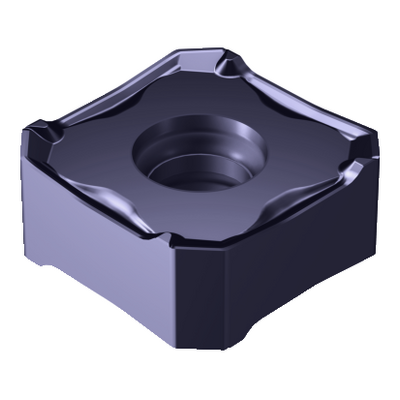

Generische Darstellung
Listenpreis: 25.65 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: 345R-1305M-PH 1230
Material ID: 8519182
EAN: 7323227868615
ANSI: 345R-1305M-PH 1230
Startwerte (KAPR 45 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.45 mm (0.35 - 0.55)
hex 0.32 mm (0.25 - 0.39)
vc 155 m/min (185 - 125)
S2.0.Z.AG, Härte: 350 HB
S
fz 0.45 mm (0.35 - 0.55)
hex 0.32 mm (0.25 - 0.39)
vc 21 m/min (24 - 19)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
S
H
Herstellerbezeichnung Spanbrecher
(CBMD)
PH
Bearbeitungstyp
(CTPT)
heavy
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,8 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 345 -1305
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
13 mm
Schneidplattenform(SC)
Square
Schneidenlänge, begrenzt(LE)
8,8 mm
Schneidenlänge, max.
(APMX)
6 mm
Planschneidenbreite(BS)
2 mm
Planscheidenradius(BSR)
107 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
45 °
Spanwinkel, Schneidplatte(GAN)
19 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
5,05 mm
Masse (Gewicht)(WT)
0,01 kg
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
