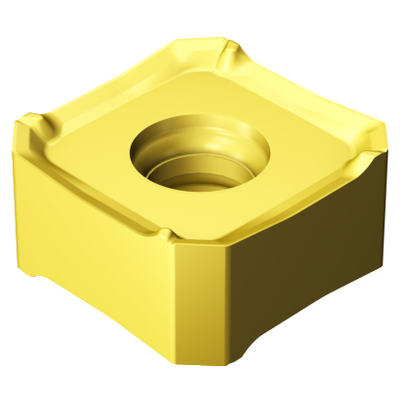

Generische Darstellung
Listenpreis: 38.25 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: 345R-13T5E-MM 2030
Material ID: 5910502
EAN: 25910502
ANSI: 345R-13T5E-MM 2030
Startwerte (KAPR 45 deg )
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.11 mm (0.07 - 0.2)
hex 0.08 mm (0.05 - 0.14)
vc 150 m/min (160 - 130)

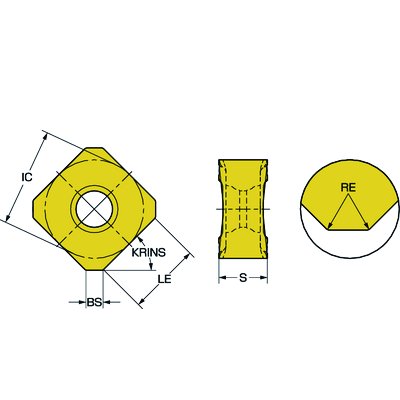

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
MM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,8 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 345 -13T5
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
13 mm
Schneidplattenform(SC)
S - Quadratische Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
8,8 mm
Schneidenlänge, max.
(APMX)
6 mm
Planschneidenbreite(BS)
2 mm
Planscheidenradius(BSR)
107 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
45 °
Spanwinkel, Schneidplatte(GAN)
30 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
2030
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiN
Schneidkantenhöhe(S)
5,45 mm
Masse (Gewicht)(WT)
0,0092 kg
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
21.09.10
Release-Paket-ID(RELEASEPACK)
14.1
