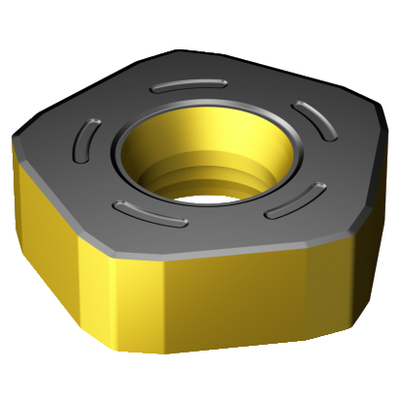

Generische Darstellung
Listenpreis: 63.70 EUR
Lieferbar
Packungsmenge: 10
ISO: 357N-2408M-KH 3330
Material ID: 6428131
EAN: 26428131
ANSI: 357N-2408M-KH 3330
Startwerte (KAPR 57 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.5 mm (0.3 - 0.7)
hex 0.42 mm (0.25 - 0.59)
vc 230 m/min (250 - 215)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
KH
Bearbeitungstyp
(CTPT)
heavy
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
10 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 357 -size 2408
Schneidenanzahl(CEDC)
10
Eingeschriebener Kreis(IC)
24,4 mm
Schneidplattenform(SC)
Pentagonal
Schneidenlänge, begrenzt(LE)
13 mm
Schneidenlänge, max.
(APMX)
10 mm
Eckenfasenwinkel(KCH)
14,9 °
Eckenfasenbreite(CHW)
2,6 mm
Planschneidenbreite(BS)
3 mm
Planscheidenradius(BSR)
80 mm
Eckenradius
(RE)
1 mm
Einstellwinkel, Hauptschneide(KRINS)
57 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
3330
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
7,94 mm
Masse (Gewicht)(WT)
0,0486 kg
Plattensitz(SSC_M)
24
Plattensitzkodierung, Zoll(SSC_N)
24
Release date(ValFrom20)
25.02.14
Release-Paket-ID(RELEASEPACK)
14.1
