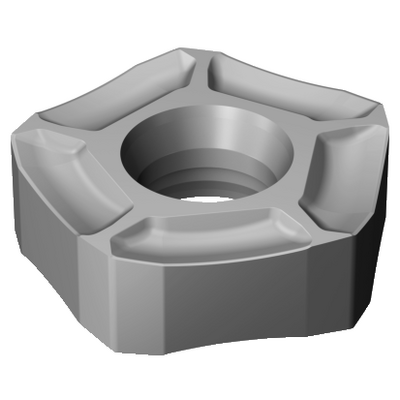

Generische Darstellung
Listenpreis: 65.50 EUR
Lieferbar
Packungsmenge: 10
ISO: 357R-2408M-PM 1130
Material ID: 7101125
EAN: 7323221287832
ANSI: 357R-2408M-PM 1130
Startwerte (KAPR 57 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.41 mm (0.2 - 0.6)
hex 0.34 mm (0.17 - 0.5)
vc 250 m/min (270 - 235)

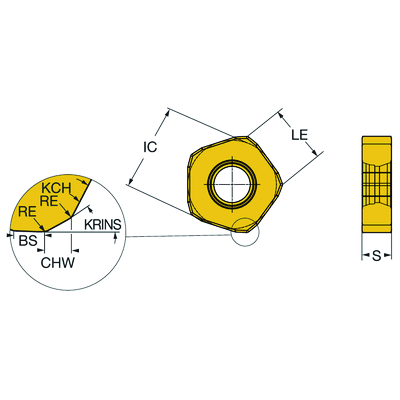

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
10 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 357 -size 2408
Schneidenanzahl(CEDC)
10
Eingeschriebener Kreis(IC)
24,4 mm
Schneidplattenform(SC)
Pentagonal
Schneidenlänge, begrenzt(LE)
13 mm
Schneidenlänge, max.
(APMX)
10 mm
Eckenfasenwinkel(KCH)
14,9 °
Eckenfasenbreite(CHW)
2,6 mm
Planschneidenbreite(BS)
3 mm
Planscheidenradius(BSR)
80 mm
Eckenradius
(RE)
1 mm
Einstellwinkel, Hauptschneide(KRINS)
57 °
Spanwinkel, Schneidplatte(GAN)
15 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1130
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD AlTiCrN
Schneidkantenhöhe(S)
7,94 mm
Masse (Gewicht)(WT)
0,0415 kg
Plattensitz(SSC_M)
24
Plattensitzkodierung, Zoll(SSC_N)
24
Release date(ValFrom20)
23.02.18
Release-Paket-ID(RELEASEPACK)
18.1
