Generische Darstellung
Listenpreis: 422.00 EUR
Lieferbar
Packungsmenge: 1
ISO: 391.68D-7-12540S12B
Material ID: 5759579
EAN: 12178552
ANSI: 391.68D-7-12540S12B

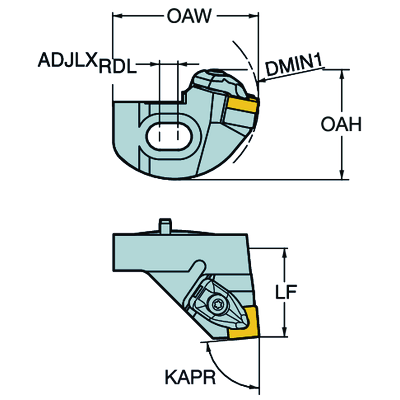

Technische Illustrationen
Produktdaten
Einstellwinkel
(KAPR)
84 °
Befestigungsart Schneidplatte(MTP)
clamp on top of insert and into hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
SNMG 120408
Anschluss Maschinenseite
(ADINTMS)
Duobore slide -size 7
Bohrungsdurchmesser, min.
(DMIN)
99 mm
Schneidrichtung
(HAND)
Right
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kraglänge(LPR)
41,2 mm
Funktionslänge(LF)
40 mm
Funktionsbreite(WF)
49,5 mm
Gesamtlänge(OAL)
53,7 mm
Gesamthöhe(OAH)
60,95 mm
Gesamtbreite(OAW)
86 mm
Drehmoment(TQ)
3,9 Nm
Masse (Gewicht)(WT)
0,6709 kg
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
14.08.06
Release-Paket-ID(RELEASEPACK)
06.2
