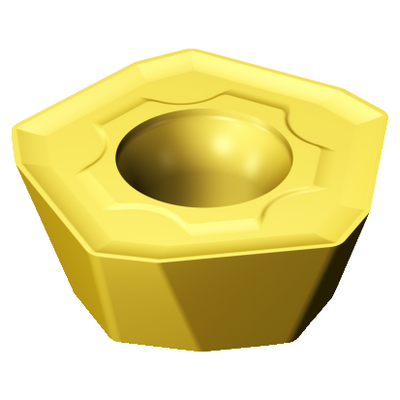

Generische Darstellung
Listenpreis: 27.85 EUR
Lieferbar
Packungsmenge: 10
ISO: 419R-1405E-MM S40T
Material ID: 6289947
EAN: 26289947
ANSI: 419R-1405E-MM S40T
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
MM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
0,2165 in
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 419 -size 1405
Schneidenanzahl(CEDC)
5
Eingeschriebener Kreis(IC)
0,5315 in
Schneidplattenform(SC)
Pentagonal
Schneidenlänge, begrenzt(LE)
0,3543 in
Schneidenlänge, max.
(APMX)
0,0787 in
Planschneidenbreite(BS)
0,0787 in
Eckenradius
(RE)
0,0315 in
Eckenradius Äquivalent(REEQ)
0,1772 in
Einstellwinkel, Hauptschneide(KRINS)
19 °
Spanwinkel, Schneidplatte(GAN)
5 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
S40T
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCrN+Al2O3+TiN
Schneidkantenhöhe(S)
0,2154 in
Masse (Gewicht)(WT)
0,014 lb
Plattensitz(SSC_M)
14
Plattensitzkodierung, Zoll(SSC_N)
14
Release date(ValFrom20)
20.10.12
Release-Paket-ID(RELEASEPACK)
13.1
