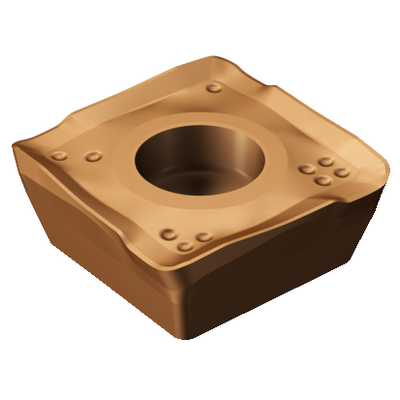

Generische Darstellung
Listenpreis: 23.15 EUR
Lieferbar
Packungsmenge: 10
ISO: 490R-08T316M-KM 1020
Material ID: 5762277
EAN: 12308494
ANSI: 490R-08T316M-KM 1020
Startwerte (KAPR 90 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.007 in (0.004 - 0.008)
hex 0.007 in (0.004 - 0.008)
vc 660 sfm (680 - 650)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
KM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
0,1102 inch
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 490 -08T3
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
0,3346 inch
Schneidplattenform(SC)
Square
Schneidenlänge, begrenzt(LE)
0,2205 inch
Schneidenlänge, max.
(APMX)
0,2165 inch
Planschneidenbreite(BS)
0,0236 inch
Eckenradius
(RE)
0,063 inch
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanflächenfasenbreite(BN)
0,0051 inch
Spanwinkel, Schneidplatte(GAN)
27 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1020
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
0,1299 inch
Masse (Gewicht)(WT)
0,0039 lb
Plattensitz(SSC_M)
08
Plattensitzkodierung, Zoll(SSC_N)
08
Release date(ValFrom20)
08.09.08
Release-Paket-ID(RELEASEPACK)
08.2
