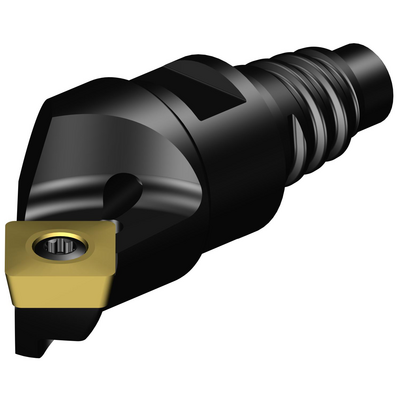

Spezifische Darstellung
Listenpreis: 297.00 EUR
Lieferbar
Packungsmenge: 1
ISO: 495-012EH16-4509L
Material ID: 6536289
EAN: 26536289
ANSI: 495-012EH16-4509L
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
45 °
Einstellwinkel(KAPR_2)
45 °
Schneidendurchmesser(DC_1)
12 mm
Schneidendurchmesser(DC_2)
18,757 mm
Schneidendurchmesser, max.(DCX)
23,405 mm
Anzahl Schneidteile(CICT)
1
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroMill 495 -size 09 (495-09T3M-XL)
Schnitttiefe, max.(APMX_1)
5,467 mm
Schnitttiefe, max.(APMX_2)
2,323 mm
Anzahl wirksamer Schneiden, umfangseitig(ZEFP)
1
Anschluss Maschinenseite
(ADINTMS)
Coromant EH -metric - E16
Schneidrichtung
(HAND)
Right
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
20 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
15,5 mm
Funktionslänge(LF_1)
30 mm
Funktionslänge(LF_2)
20,8 mm
Körperdurchmesser(BD)
11,216 mm
Länge Körperdurchmesser 1(LB)
18,9509 mm
Drehmoment(TQ)
1,4 Nm
Drehzahl, max. (-81, -82: Maximale Drehzahl)(RPMX)
14.400 1/min
Masse (Gewicht)(WT)
0,063 kg
Gesamtlänge(OAL)
47 mm
Release date(ValFrom20)
25.02.14
Release-Paket-ID(RELEASEPACK)
14.1
