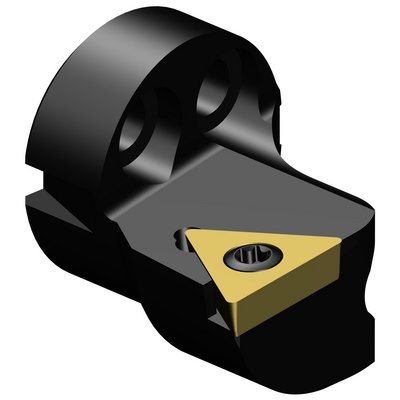

Spezifische Darstellung
Listenpreis: 300.00 EUR
Lieferbar
Packungsmenge: 1
ISO: 570-STFCL-16-09
Material ID: 5764405
EAN: 12054523
ANSI: 570-STFCL-16-09
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
91 °
Hauptschneidenwinkel(PSIR)
-1 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
TCMT 090204
Anschluss Maschinenseite
(ADINTMS)
SL head (screw mounted) -size 16, -slot coolant
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
20 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
20 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
decentral over slots on the shank
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
16 mm
Funktionslänge(LF)
20 mm
Funktionsbreite(WF)
11 mm
Funktionshöhe(HF)
0 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-6 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,015 kg
Schneidplattenbezeichnung(MIID)
TCMT 09 02 04
Gesamtlänge(OAL)
22 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
7/32
Release date(ValFrom20)
15.08.05
Release-Paket-ID(RELEASEPACK)
05.2
