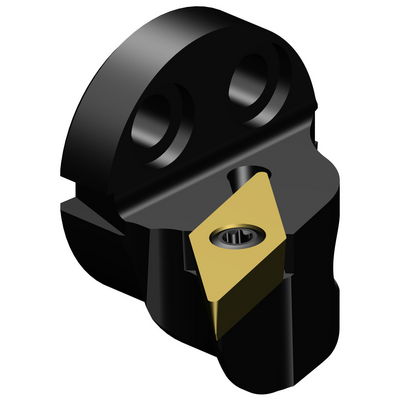

Spezifische Darstellung
Listenpreis: 315.00 EUR
Nicht lieferbar
Packungsmenge: 1
ISO: 570-SVQCL-20-11-E
Material ID: 5764454
EAN: 11376094
ANSI: 570-SVQCL-20-11-E

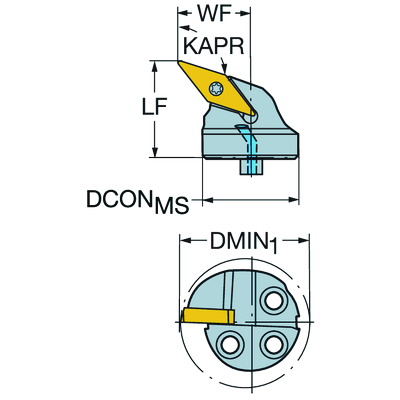

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
107,5 °
Hauptschneidenwinkel(PSIR)
-17,5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VCMT 110304
Anschluss Maschinenseite
(ADINTMS)
SL head (screw mounted) -size 20, -slot coolant
Eintauchwinkel, max.
(RMPX)
35 °
Bohrungsdurchmesser, min.(DMIN_1)
27 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
20 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
decentral over slots on the shank
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
20 mm
Funktionslänge(LF)
20 mm
Funktionsbreite(WF)
15 mm
Funktionshöhe(HF)
0 mm
Orthogonalspanwinkel(GAMO)
2 °
Neigungswinkel(LAMS)
-3 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,019 kg
Schneidplattenbezeichnung(MIID)
VCMT 11 03 04
Gesamtlänge(OAL)
24 mm
Plattensitz(SSC_M)
11
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
10.09.01
Release-Paket-ID(RELEASEPACK)
01.2
