Generische Darstellung
Listenpreis: 175.00 EUR
Nicht lieferbar
Packungsmenge: 1
ISO: 5B90N-0905H-ZS2-NW CD07
Material ID: 7374098
EAN: 7323222237720
ANSI: 5B90N-0905H-ZS2-NW CD07

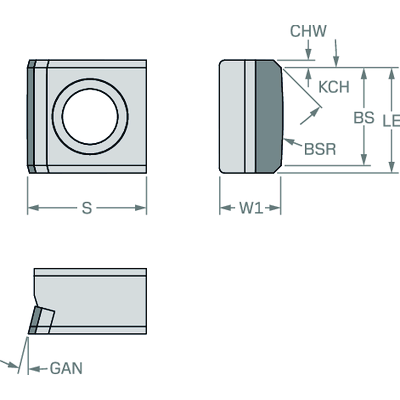

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
N
Herstellerbezeichnung Spanbrecher
(CBMD)
NW
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
M5B90 -size 0905H
Schneidenanzahl(CEDC)
1
Schneidplattenbreite(W1)
4,96 mm
Schneidplattenform(SC)
Rectangular
Schneidenlänge, begrenzt(LE)
8,4 mm
Eckenfasenwinkel(KCH)
45 °
Eckenfasenbreite(CHW)
0,6 mm
Planschneidenbreite(BS)
7,8 mm
Planscheidenradius(BSR)
200 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanwinkel, Schneidplatte(GAN)
15 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
CD07
Substrat(SUBSTRATE)
DP
Schneidkantenhöhe(S)
9,5 mm
Masse (Gewicht)(WT)
0,018 kg
Plattensitz(SSC_M)
0905H
Plattensitzkodierung, Zoll(SSC_N)
0905H
Release date(ValFrom20)
13.07.17
Release-Paket-ID(RELEASEPACK)
17.2
