690-100510M-P-SL S40T
690-100510M-P-SL S40T
CoroMill® 690, Wendeschneidplatte zum Fräsenchevron_right

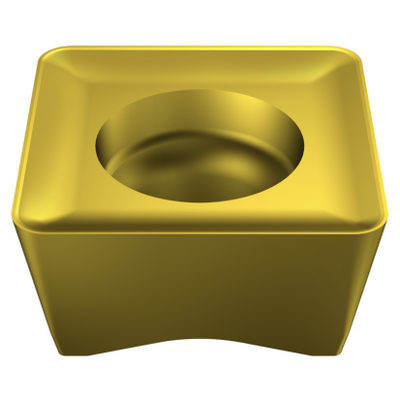

Generische Darstellung
Listenpreis: 27.25 EUR
Lieferbar
Packungsmenge: 10
ISO: 690-100510M-P-SL S40T
Material ID: 5853411
EAN: 25853411
ANSI: 690-100510M-P-SL S40T

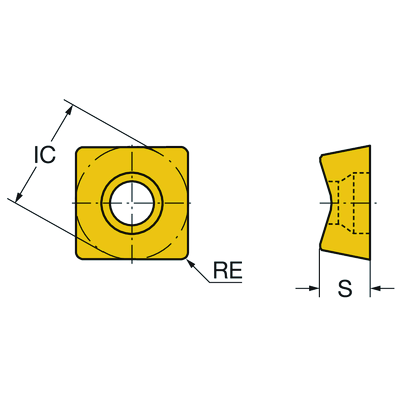

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,5 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 690 -1005 P
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
10 mm
Schneidplattenform(SC)
S - Quadratische Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
9 mm
Eckenradius
(RE)
1 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
S40T
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCrN+Al2O3+TiN
Schneidkantenhöhe(S)
5,2 mm
Masse (Gewicht)(WT)
0,0033 kg
Plattensitz(SSC_M)
10P
Plattensitzkodierung, Zoll(SSC_N)
10P
Release date(ValFrom20)
14.01.10
Release-Paket-ID(RELEASEPACK)
10.1
