690-140616M-E-SL 1230
690-140616M-E-SL 1230
CoroMill® 690, Wendeschneidplatte zum Fräsenchevron_right

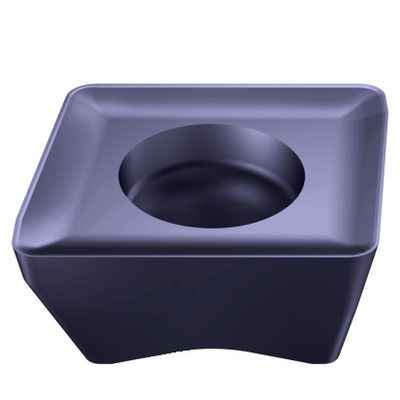

Generische Darstellung
Listenpreis: 27.10 GBP
Lieferbar
Packungsmenge: 10
ISO: 690-140616M-E-SL 1230
Material ID: 8519232
EAN: 7323227869117
ANSI: 690-140616M-E-SL 1230
Startwerte (KAPR 90 deg )
S4.3.Z.AN, Härte: 330 HB
fz 0.1 mm (0.05 - 0.2)
hex 0.1 mm (0.05 - 0.2)
vc 65 m/min (70 - 60)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
5,5 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 690 -1406 E
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
14,5 mm
Schneidenlänge, begrenzt(LE)
14,75 mm
Planschneidenbreite(BS)
1 mm
Eckenradius
(RE)
1,6 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
6,35 mm
Masse (Gewicht)(WT)
0,012 kg
Plattensitz(SSC_M)
14E
Plattensitzkodierung, Zoll(SSC_N)
14E
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
