690-140631M-E-SL 1030
690-140631M-E-SL 1030
CoroMill® 690, Wendeschneidplatte zum Fräsenchevron_right

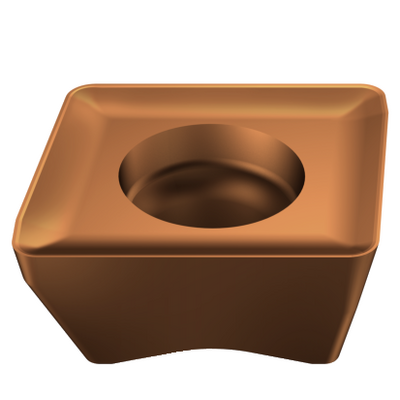

Generische Darstellung
Wird ersetzt durch 690-140631M-E-SL 1230
Auf Bestellung gefertigt
Unterschiedliche Sorte im Vergleich zum Originalprodukt – Bitte Schnittgeschwindigkeit überprüfen.
Listenpreis: 31.65 EUR
Lieferbar
Packungsmenge: 10
ISO: 690-140631M-E-SL 1030
Material ID: 5764886
EAN: 12425560
ANSI: 690-140631M-E-SL 1030
Startwerte (KAPR 90 deg )
S2.0.Z.AG, Härte: 350 HB
S
fz 0.1 mm (0.05 - 0.2)
hex 0.1 mm (0.05 - 0.2)
vc 40 m/min (45 - 40)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
5,5 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 690 -1406 E
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
14,5 mm
Schneidenlänge, begrenzt(LE)
14,75 mm
Planschneidenbreite(BS)
1 mm
Eckenradius
(RE)
3,1 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1030
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
6,35 mm
Masse (Gewicht)(WT)
0,0106 kg
Plattensitz(SSC_M)
14E
Plattensitzkodierung, Zoll(SSC_N)
14E
Release date(ValFrom20)
18.02.09
Release-Paket-ID(RELEASEPACK)
09.1
