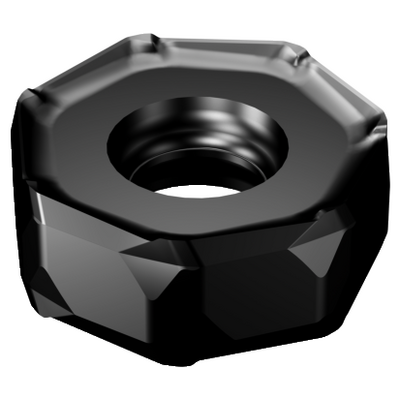

Generische Darstellung
Listenpreis: 41.80 EUR
Lieferbar
Packungsmenge: 10
ISO: 745R-2109E-H50 K20D
Material ID: 7046608
EAN: 7323221050948
ANSI: 745R-2109E-H50 K20D
Startwerte (KAPR 42 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.3 mm (0.21 - 0.45)
hex 0.2 mm (0.14 - 0.3)
vc 190 m/min (215 - 155)
Startwerte (KAPR 25 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.47 mm (0.33 - 0.71)
hex 0.2 mm (0.14 - 0.3)
vc 190 m/min (215 - 155)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
H50
Bearbeitungstyp
(CTPT)
heavy
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
8,3 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 745 -size 2109
Schneidenanzahl(CEDC)
14
Eingeschriebener Kreis(IC)
21 mm
Schneidenlänge, begrenzt(LE)
8,9 mm
Schneidenlänge, max.
(APMX)
5,2 mm
Eckenfasenwinkel(KCH)
17 °
Eckenfasenbreite(CHW)
1,3 mm
Planschneidenbreite(BS)
0,3 mm
Planscheidenradius(BSR)
25 mm
Eckenradius
(RE)
1 mm
Einstellwinkel, Hauptschneide(KRINS)
42 °
Spanflächenfasenbreite(BN)
0,4 mm
Spanflächenfasenwinkel(GB)
-16 °
Spanwinkel, Schneidplatte(GAN)
44 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
K20D
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
9 mm
Masse (Gewicht)(WT)
0,0317 kg
Plattensitz(SSC_M)
21
Plattensitzkodierung, Zoll(SSC_N)
21
Release date(ValFrom20)
19.02.17
Release-Paket-ID(RELEASEPACK)
17.1
