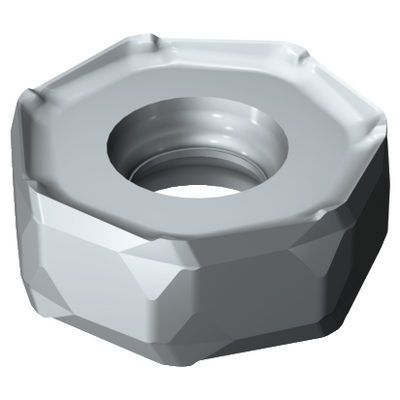

Generische Darstellung
Listenpreis: 41.85 EUR
Lieferbar
Packungsmenge: 10
ISO: 745R-2109E-M31 S30T
Material ID: 7243017
EAN: 7323221766726
ANSI: 745R-2109E-M31 S30T
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
M31
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
8,3 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 745 -size 2109
Schneidenanzahl(CEDC)
14
Eingeschriebener Kreis(IC)
21 mm
Schneidenlänge, begrenzt(LE)
7,1 mm
Schneidenlänge, max.
(APMX)
4,5 mm
Planschneidenbreite(BS)
1,9 mm
Planscheidenradius(BSR)
150 mm
Eckenradius
(RE)
1 mm
Einstellwinkel, Hauptschneide(KRINS)
42 °
Spanflächenfasenbreite(BN)
0,2 mm
Spanflächenfasenwinkel(GB)
-30 °
Spanwinkel, Schneidplatte(GAN)
44 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
S30T
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
9 mm
Masse (Gewicht)(WT)
0,0299 kg
Plattensitz(SSC_M)
21
Plattensitzkodierung, Zoll(SSC_N)
21
Release date(ValFrom20)
19.02.17
Release-Paket-ID(RELEASEPACK)
17.1
