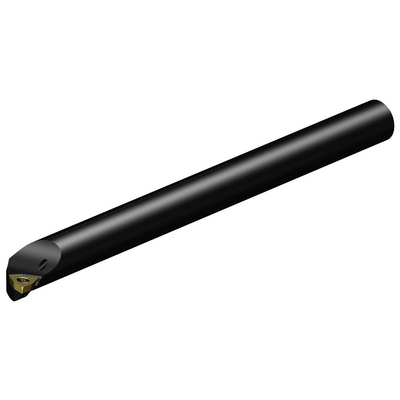

Spezifische Darstellung
Listenpreis: 148.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: A08M-SWLPR 2-R
Material ID: 5721624
EAN: 11377586
ANSI: A08M-SWLPR 2-R
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
WPMT 040204
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1/2
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
15,2 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
19,05 mm
Maximale Kraglänge
(OHX)
50,8 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
10 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
12,7 mm
Funktionslänge(LF)
152,4 mm
Funktionsbreite(WF)
7,9248 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
12,7 mm
Orthogonalspanwinkel(GAMO)
6 °
Neigungswinkel(LAMS)
-3 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,131 kg
Schneidplattenbezeichnung(MIID)
WPMT 04 02 04
Gesamtlänge(OAL)
152,4 mm
Plattensitz(SSC_M)
04
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
08.10.01
Release-Paket-ID(RELEASEPACK)
01.2
