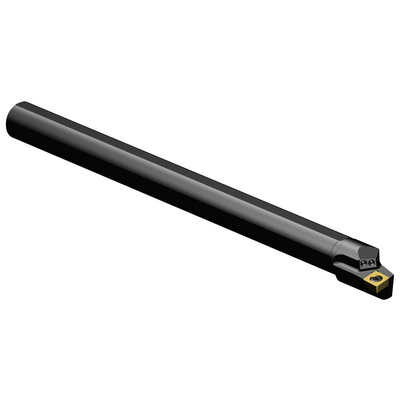

Spezifische Darstellung
Listenpreis: 269.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: A12S-SCLCL 3HP
Material ID: 6476439
EAN: 26476439
ANSI: A12S-SCLCL 3HP

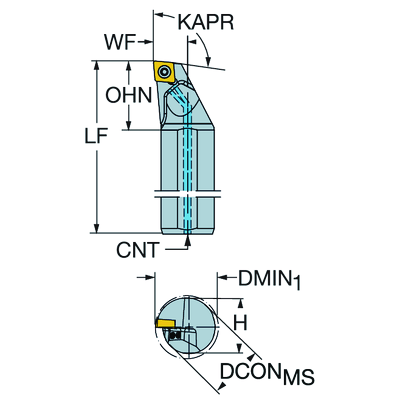

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CCMT 09T308
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 3/4
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
23,6 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
32,5 mm
Maximale Kraglänge
(OHX)
76,2 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlschmierstoffeintritt, Gewindegröße(CNT)
G 1/8-28
Kühlmitteldruck(CP)
275 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
19,05 mm
Schafthöhe(H)
18 mm
Funktionslänge(LF)
254 mm
Funktionsbreite(WF)
12,7 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
19,05 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-6,371 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,475 kg
Schneidplattenbezeichnung(MIID)
CCMT 09 T3 08
Gesamtlänge(OAL)
254 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
24.09.13
Release-Paket-ID(RELEASEPACK)
13.2
