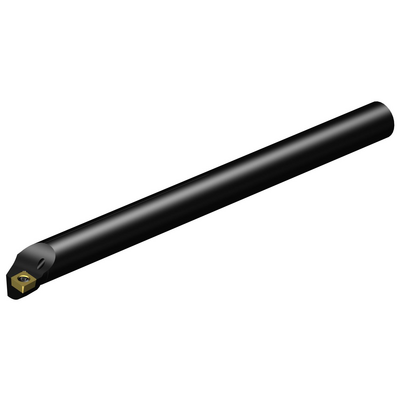

Spezifische Darstellung
Listenpreis: 179.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: A12S-SCLCR 3-R
Material ID: 5721691
EAN: 12163034
ANSI: A12S-SCLCR 3-R
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CCMT 09T308
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 3/4
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
23,6 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
28,575 mm
Maximale Kraglänge
(OHX)
76,2 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
19,05 mm
Funktionslänge(LF)
254 mm
Funktionsbreite(WF)
12,7 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
19,05 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-6,371 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,493 kg
Schneidplattenbezeichnung(MIID)
CCMT 09 T3 08
Gesamtlänge(OAL)
254 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
29.01.07
Release-Paket-ID(RELEASEPACK)
07.1
