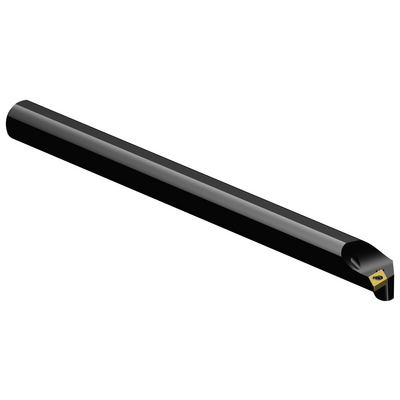

Spezifische Darstellung
Listenpreis: 146.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A16R-SDUCL 07
Material ID: 5721574
EAN: 12160400
ANSI: A16R-SDUCL 07
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
DCMT 070204
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 16
Eintauchwinkel, max.
(RMPX)
27 °
Bohrungsdurchmesser, min.(DMIN_1)
20 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
24 mm
Maximale Kraglänge
(OHX)
64 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
16 mm
Schafthöhe(H)
15 mm
Funktionslänge(LF)
200 mm
Funktionsbreite(WF)
11 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
16 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-4,345 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,2529 kg
Schneidplattenbezeichnung(MIID)
DCMT 07 02 04
Gesamtlänge(OAL)
200 mm
Plattensitz(SSC_M)
07
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
01.01.07
Release-Paket-ID(RELEASEPACK)
07.1
