Spezifische Darstellung
Listenpreis: 146.00 EUR
Lieferbar
Packungsmenge: 1

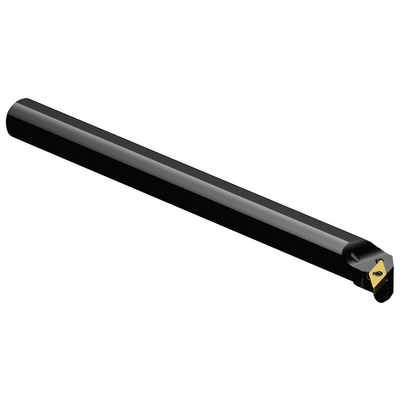

ISO: A16R-SVQBL 11-EB1
Material ID: 5721986
EAN: 11244822
ANSI: A16R-SVQBL 11-EB1
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
107,5 °
Hauptschneidenwinkel(PSIR)
-17,5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 16
Eintauchwinkel, max.
(RMPX)
35 °
Bohrungsdurchmesser, min.(DMIN_1)
22 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
24 mm
Maximale Kraglänge
(OHX)
64 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
16 mm
Schafthöhe(H)
15 mm
Funktionslänge(LF)
200 mm
Funktionsbreite(WF)
13 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
16 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-6,917 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,248 kg
Schneidplattenbezeichnung(MIID)
VBMT 11 03 04
Gesamtlänge(OAL)
200 mm
Plattensitz(SSC_M)
11
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
11.09.00
Release-Paket-ID(RELEASEPACK)
00.2
