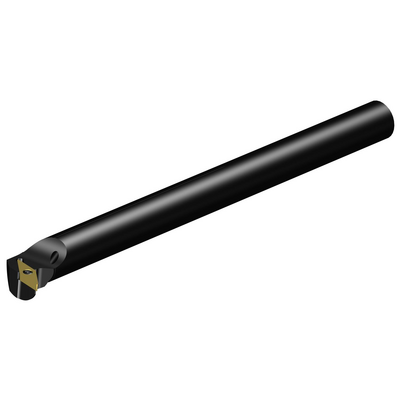

Spezifische Darstellung
Listenpreis: 146.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A16R-SVUBR 11-ERB1
Material ID: 5721971
EAN: 12326230
ANSI: A16R-SVUBR 11-ERB1
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 16.00
Eintauchwinkel, max.
(RMPX)
50 °
Bohrungsdurchmesser, min.(DMIN_1)
22 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
24 mm
Maximale Kraglänge
(OHX)
64 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
16 mm
Funktionslänge(LF)
200 mm
Funktionsbreite(WF)
13 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
16 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-6,465 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,263 kg
Schneidplattenbezeichnung(MIID)
VBMT 11 03 04
Gesamtlänge(OAL)
200 mm
Plattensitz(SSC_M)
11
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
28.01.08
Release-Paket-ID(RELEASEPACK)
08.1
