Spezifische Darstellung
Listenpreis: 309.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: A16T-SVPBL 3HP-R
Material ID: 6404674
EAN: 26404674
ANSI: A16T-SVPBL 3HP-R

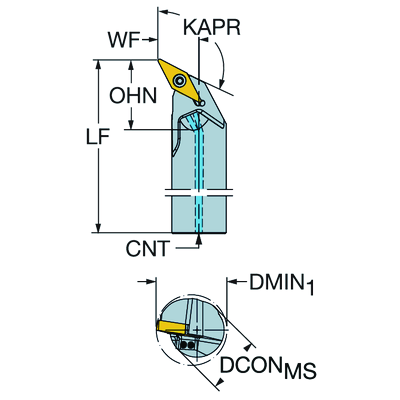

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
117,5 °
Hauptschneidenwinkel(PSIR)
-27,5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1
Eintauchwinkel, max.
(RMPX)
30 °
Bohrungsdurchmesser, min.(DMIN_1)
33 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
32,7 mm
Maximale Kraglänge
(OHX)
101,6 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlschmierstoffeintritt, Gewindegröße(CNT)
G 1/8-28
Kühlmitteldruck(CP)
275 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
25,4 mm
Funktionslänge(LF)
304,8 mm
Funktionsbreite(WF)
19,05 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
25,4 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-7,665 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,9 kg
Schneidplattenbezeichnung(MIID)
VBMT 16 04 08
Gesamtlänge(OAL)
304,8 mm
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
24.09.13
Release-Paket-ID(RELEASEPACK)
13.2
