Spezifische Darstellung
Listenpreis: 179.00 EUR
Lieferbar
Packungsmenge: 1

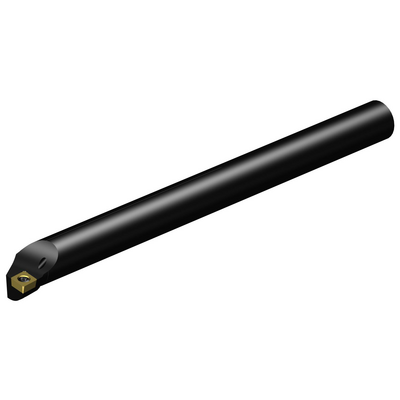

ISO: A20S-SCLCR 09-R
Material ID: 5721409
EAN: 12166394
ANSI: A20S-SCLCR 09-R
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CCMT 09T308
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 20.0
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
25 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
30 mm
Maximale Kraglänge
(OHX)
80 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
20 mm
Funktionslänge(LF)
250 mm
Funktionsbreite(WF)
13 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
20 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-5,75 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,538 kg
Schneidplattenbezeichnung(MIID)
CCMT 09 T3 08
Gesamtlänge(OAL)
250 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
29.01.07
Release-Paket-ID(RELEASEPACK)
07.1
