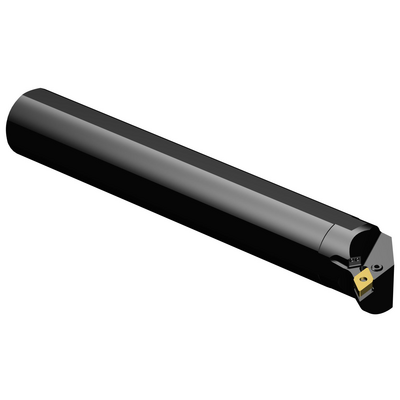

Spezifische Darstellung
Listenpreis: 680.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A32U-PDUNL4HP
Material ID: 6339986
EAN: 26339986
ANSI: A32U-PDUNL4HP
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with pin through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
DNMG 150408
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 2
Eintauchwinkel, max.
(RMPX)
27 °
Bohrungsdurchmesser, min.(DMIN_1)
63,5 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
40,6 mm
Maximale Kraglänge
(OHX)
203,2 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlschmierstoffeintritt, Gewindegröße(CNT)
G 1/8-28
Kühlmitteldruck(CP)
275 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
50,8 mm
Schafthöhe(H)
47 mm
Funktionslänge(LF)
355,6 mm
Funktionsbreite(WF)
34,925 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
50,8 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-10 °
Drehmoment(TQ)
5 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
5,126 kg
Schneidplattenbezeichnung(MIID)
DNMG 15 04 08
Gesamtlänge(OAL)
355,6 mm
Plattensitz(SSC_M)
15
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
24.02.13
Release-Paket-ID(RELEASEPACK)
13.1
