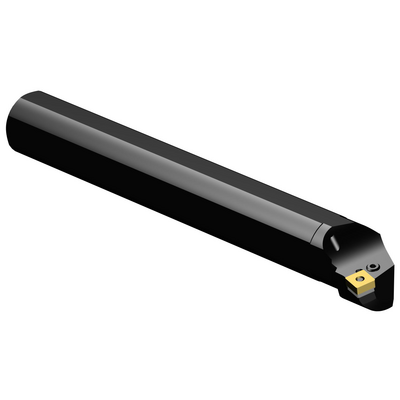

Spezifische Darstellung
Listenpreis: 373.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A40T-PSKNL 12
Material ID: 6049326
EAN: 26049326
ANSI: A40T-PSKNL 12

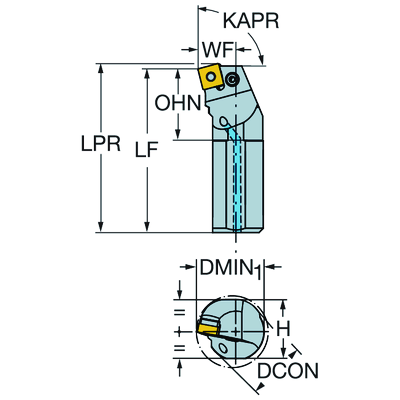

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
75 °
Hauptschneidenwinkel(PSIR)
15 °
Befestigungsart Schneidplatte(MTP)
clamp with pin through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
SNMG 120408
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 40
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
50 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
45,7 mm
Maximale Kraglänge
(OHX)
160 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
40 mm
Schafthöhe(H)
37 mm
Kraglänge(LPR)
303,05 mm
Funktionslänge(LF)
300 mm
Funktionsbreite(WF)
27 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
40 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-10 °
Drehmoment(TQ)
5 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
2,476 kg
Schneidplattenbezeichnung(MIID)
SNMG 12 04 08
Gesamtlänge(OAL)
303,05 mm
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
20.09.11
Release-Paket-ID(RELEASEPACK)
11.2
