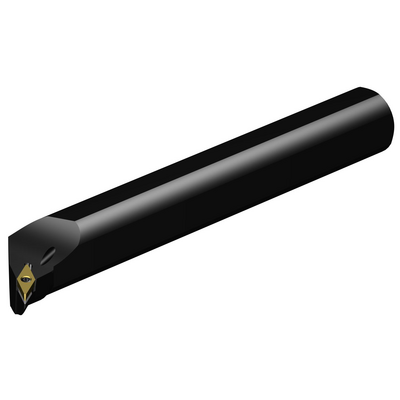

Spezifische Darstellung
Listenpreis: 329.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A40T-SVPBR 16
Material ID: 5723934
EAN: 12162662
ANSI: A40T-SVPBR 16

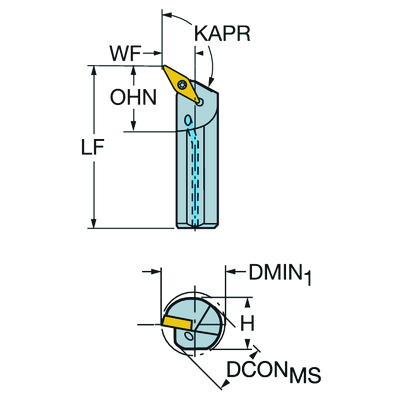

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
117,5 °
Hauptschneidenwinkel(PSIR)
-27,5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 40
Eintauchwinkel, max.
(RMPX)
25 °
Bohrungsdurchmesser, min.(DMIN_1)
1,9685 inch
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
2,3622 inch
Maximale Kraglänge
(OHX)
6,2992 inch
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
580 PSI
Aufnahmedurchmesser, Maschinenseite(DCONMS)
1,5748 inch
Schafthöhe(H)
1,4567 inch
Funktionslänge(LF)
11,811 inch
Funktionsbreite(WF)
1,063 inch
Funktionshöhe(HF)
0 inch
Körperdurchmesser(BD)
1,5748 inch
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-9,076 °
Drehmoment(TQ)
2,2127 ftlbf
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
5,2558 lb
Schneidplattenbezeichnung(MIID)
VBMT 16 04 08
Gesamtlänge(OAL)
11,811 inch
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
28.01.08
Release-Paket-ID(RELEASEPACK)
08.1
