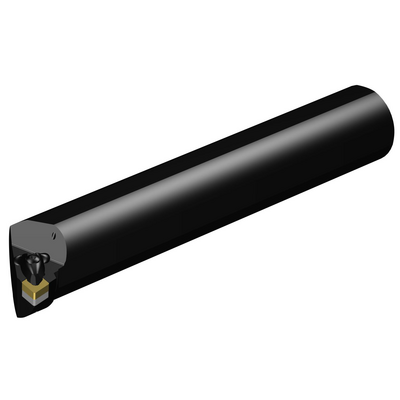

Spezifische Darstellung
Listenpreis: 517.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A40V-DCLNR 5
Material ID: 5722761
EAN: 12326801
ANSI: A40V-DCLNR 5

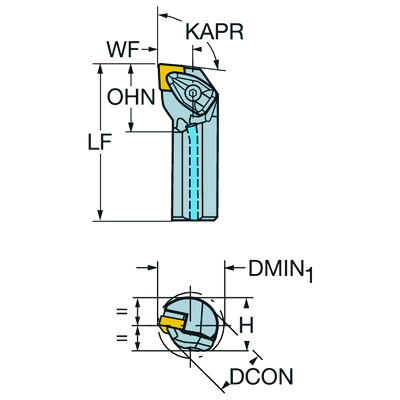

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp on top of insert and into hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CNMG 160612
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 2 1/2
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
77 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
95,25 mm
Maximale Kraglänge
(OHX)
254 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
63,5 mm
Schafthöhe(H)
60,3 mm
Funktionslänge(LF)
400,05 mm
Funktionsbreite(WF)
38,887 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
63,5 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-11 °
Drehmoment(TQ)
6,4 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
8,904 kg
Schneidplattenbezeichnung(MIID)
CNMG 16 06 12
Gesamtlänge(OAL)
400,05 mm
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
5/8
Release date(ValFrom20)
28.01.08
Release-Paket-ID(RELEASEPACK)
08.1
