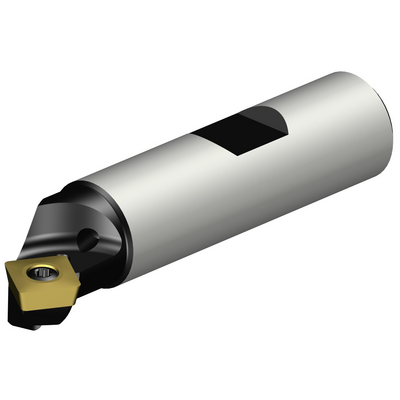

Spezifische Darstellung
Listenpreis: 283.00 EUR
Lieferbar
Packungsmenge: 1
ISO: A495-013M16-6009L
Material ID: 6536285
EAN: 26536285
ANSI: A495-013M16-6009L
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
60 °
Einstellwinkel(KAPR_2)
30 °
Schneidendurchmesser(DC_1)
13,208 mm
Schneidendurchmesser(DC_2)
15,666 mm
Schneidendurchmesser, max.(DCX)
21,286 mm
Anzahl Schneidteile(CICT)
1
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroMill 495 -size 09 (495-09T3M-XL)
Schnitttiefe, max.(APMX_1)
6,808 mm
Schnitttiefe, max.(APMX_2)
1,622 mm
Nutzlänge
(LU)
19,5 mm
Anzahl wirksamer Schneiden, umfangseitig(ZEFP)
1
Anschluss Maschinenseite
(ADINTMS)
Weldon (DIN6535-HB) -inch: 5/8
Schneidrichtung
(HAND)
Right
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
20 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
15,875 mm
Funktionslänge(LF_1)
73,2015 mm
Funktionslänge(LF_2)
63,5 mm
Körperdurchmesser(BD)
14,6672 mm
Länge Körperdurchmesser 1(LB)
19,6933 mm
Drehmoment(TQ)
1,4 Nm
Drehzahl, max. (-81, -82: Maximale Drehzahl)(RPMX)
13.600 1/min
Masse (Gewicht)(WT)
0,0911 kg
Gesamtlänge(OAL)
73,2015 mm
Release date(ValFrom20)
25.02.14
Release-Paket-ID(RELEASEPACK)
14.1
