Spezifische Darstellung
Listenpreis: 454.00 EUR
Lieferbar
Packungsmenge: 1

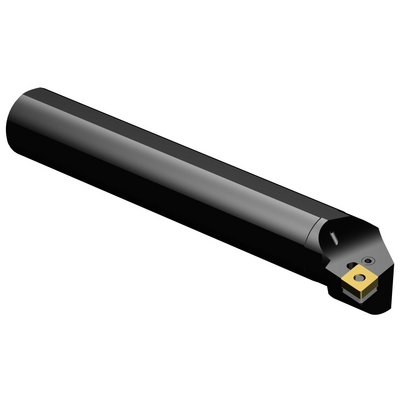

ISO: A50U-PCLNL 19
Material ID: 6056847
EAN: 26056847
ANSI: A50U-PCLNL 19
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with pin through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CNMG 190612
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 50
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
63 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
56 mm
Maximale Kraglänge
(OHX)
200 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
50 mm
Schafthöhe(H)
47 mm
Funktionslänge(LF)
350 mm
Funktionsbreite(WF)
35 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
50 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-11 °
Drehmoment(TQ)
10 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
4,694 kg
Schneidplattenbezeichnung(MIID)
CNMG 19 06 12
Gesamtlänge(OAL)
350 mm
Plattensitz(SSC_M)
19
Plattensitzkodierung, Zoll(SSC_N)
3/4
Release date(ValFrom20)
25.02.12
Release-Paket-ID(RELEASEPACK)
12.1
