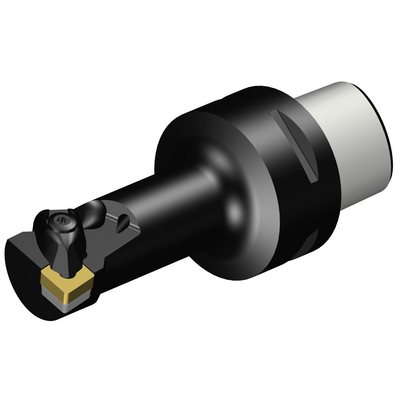

Spezifische Darstellung
Listenpreis: 372.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: C4-DCLNR-13080-09
Material ID: 5727528
EAN: 12327361
ANSI: C4-DCLNR-13080-09

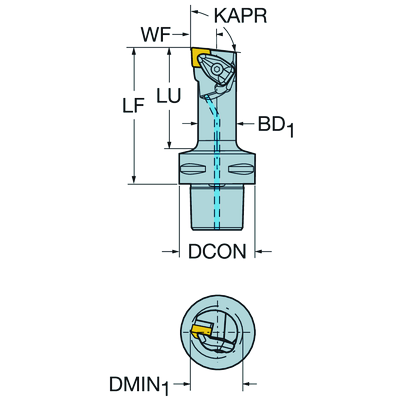

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp on top of insert and into hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CNMG 090308
Anschluss Maschinenseite
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
25 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
80 mm
Nutzlänge
(LU)
57 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
40 mm
Funktionslänge(LF)
80 mm
Funktionsbreite(WF)
13 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
20 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-14 °
Drehmoment(TQ)
1,7 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,377 kg
Schneidplattenbezeichnung(MIID)
CNMG 09 03 08
Gesamtlänge(OAL)
104 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
28.01.08
Release-Paket-ID(RELEASEPACK)
08.1
