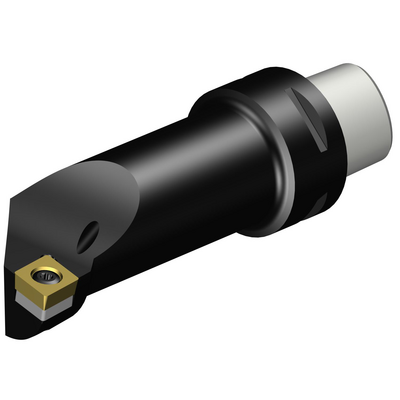

Spezifische Darstellung
Listenpreis: 372.00 EUR
Lieferbar
Packungsmenge: 1
ISO: C4-SCLCR-22110-12
Material ID: 5727893
EAN: 10765403
ANSI: C4-SCLCR-22110-12
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CCMT 120408
Anschluss Maschinenseite
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
40 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
110 mm
Nutzlänge
(LU)
89 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
40 mm
Funktionslänge(LF)
110 mm
Funktionsbreite(WF)
22 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
32 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-9,792 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,7482 kg
Schneidplattenbezeichnung(MIID)
CCMT 12 04 08
Gesamtlänge(OAL)
134 mm
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
12.09.94
Release-Paket-ID(RELEASEPACK)
94.2
