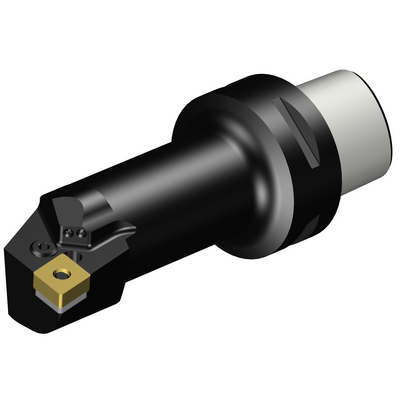

Spezifische Darstellung
Listenpreis: 624.00 EUR
Lieferbar
Packungsmenge: 1
ISO: C5-PCLNR-22110-12HP
Material ID: 6188684
EAN: 26188684
ANSI: C5-PCLNR-22110-12HP
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with pin through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CNMG 120408
Anschluss Maschinenseite
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
40 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
110 mm
Nutzlänge
(LU)
82,2 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlmitteldruck(CP)
150 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
50 mm
Funktionslänge(LF)
110 mm
Funktionsbreite(WF)
22 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
32 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-11 °
Drehmoment(TQ)
5 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,924 kg
Schneidplattenbezeichnung(MIID)
CNMG 12 04 08
Gesamtlänge(OAL)
140 mm
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
19.09.12
Release-Paket-ID(RELEASEPACK)
12.2
