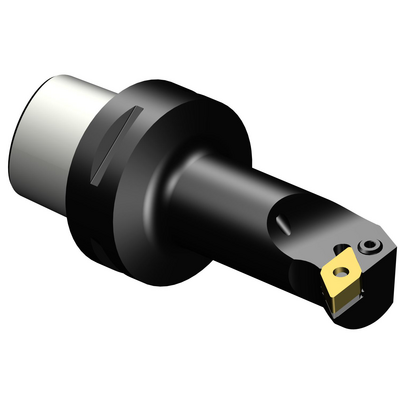

Spezifische Darstellung
Listenpreis: 477.00 EUR
Lieferbar
Packungsmenge: 1
ISO: C6-PDUNL-22110-15M1
Material ID: 6188411
EAN: 26188411
ANSI: C6-PDUNL-22110-15M1
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with pin through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
DNMG 150608
Anschluss Maschinenseite
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Eintauchwinkel, max.
(RMPX)
27 °
Bohrungsdurchmesser, min.(DMIN_1)
40 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
110 mm
Nutzlänge
(LU)
78 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlmitteldruck(CP)
70 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
63 mm
Funktionslänge(LF)
110 mm
Funktionsbreite(WF)
22 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
32 mm
Orthogonalspanwinkel(GAMO)
-6 °
Neigungswinkel(LAMS)
-12 °
Drehmoment(TQ)
5 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
1,223 kg
Schneidplattenbezeichnung(MIID)
DNMG 15 06 08
Gesamtlänge(OAL)
148 mm
Plattensitz(SSC_M)
15
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
01.05.12
Release-Paket-ID(RELEASEPACK)
12.2
