Spezifische Darstellung
Lieferbar
Packungsmenge: 1

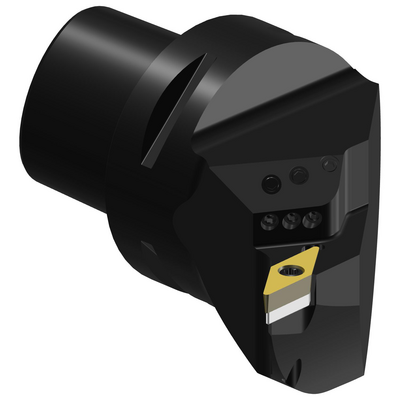

ISO: C6-SVUBL-45065-16HP
Material ID: 6066657
EAN: 26066657
ANSI: C6-SVUBL-45065-16HP
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Anschluss Maschinenseite
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Eintauchwinkel, max.
(RMPX)
50 °
Bohrungsdurchmesser, min.(DMIN_1)
85 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
65 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlmitteldruck(CP)
150 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
63 mm
Funktionslänge(LF)
65 mm
Funktionsbreite(WF)
45 mm
Funktionshöhe(HF)
0 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
0 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
1,298 kg
Schneidplattenbezeichnung(MIID)
VBMT 16 04 08
Gesamtlänge(OAL)
103 mm
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
20.09.11
Release-Paket-ID(RELEASEPACK)
11.2
