CCMT 09 T3 04-MMC 2025
CCMT 09 T3 04-MMC 2025
CoroTurn® 107, Wendeschneidplatte zum Drehenchevron_right

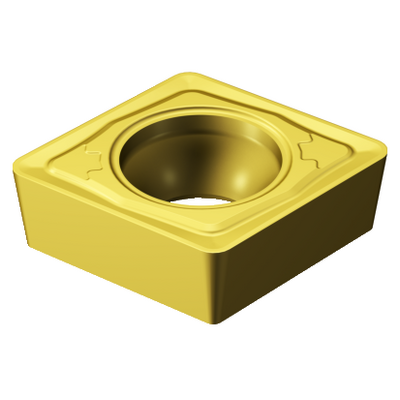

Generische Darstellung
Listenpreis: 13.00 EUR
Lieferbar
Packungsmenge: 10
ISO: CCMT 09 T3 04-MMC 2025
Material ID: 6198152
EAN: 26198152
ANSI: CCMT 3(2.5)1-MMC 2025
Startwerte (KAPR 95 deg )
M1.0.Z.AQ, Härte: 200 HB
M
ap 2 mm (0.25 - 3)
fn 0.2 mm/r (0.1 - 0.3)
hex 0.2 mm/r (0.1 - 0.3)
vc 195 m/min (235 - 165)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
Herstellerbezeichnung Spanbrecher
(CBMD)
MMC
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CC09T3
Schneidenanzahl(CEDC)
2
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
C - Rhombische 80° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
9,2719 mm
Eckenradius
(RE)
0,3969 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
2025
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
3,9688 mm
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,0028 kg
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
19.09.12
Release-Paket-ID(RELEASEPACK)
12.2
